No.8　恒温槽の非有効空間温度の実測

『業務に活（ツカ）える情報　No.8』
●実測した”非有効空間とは”
　恒温恒湿槽の性能試験方法等を規定した規格（JTM規格 K01：1998）で定義された、
　有効空間以外の空間を指す当社独自の呼称です。
　>>有効空間は規格に以下のように定義されています。
　　　有効空間の定義　［JTM K01:1998　　2.用語の定義　d) ］
　　　　槽を構成するそれぞれの壁面から、相対する壁面までの距離の1/6を除く空間。
　　　　ただし、最小50mm、最大300mmとする。
■測定を行った条件と結果を報告します

非有効空間の温度を測定した装置

●対象の装置及びスペックは下記の通りです。
・装置　　　　　　　　　　　　　・性能
　名称：恒温槽　　　　　　　　　　温度調節幅 ：±0.5℃
　型式：MC-71　　　　　　　　　　温度分布　　：±1.0℃
　シリアルNo.321468

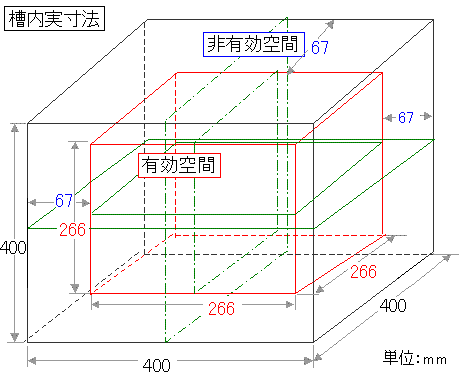

温度試験槽の内寸法、有効空間、非有効空間を図示します

測定位置を図示します

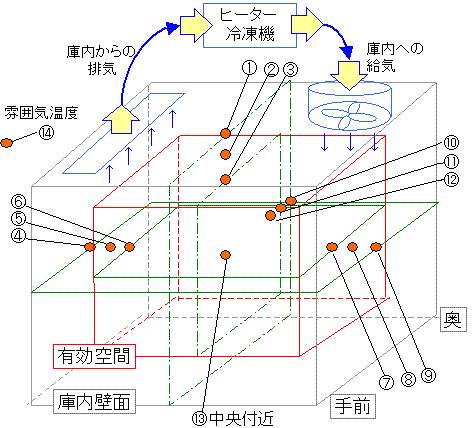

　●非有効空間内は､上部［①②］/左側［④⑤］/右側［⑧⑨］/奥側［⑩⑪］の各2点です｡
　●有効空間内は､上部［③］/左側［⑥］/右側［⑦］/奥側［⑫］/中央付近［⑬］の4点です｡
　●設置場所の雰囲気温度は､装置周囲に1点［⑭］です｡

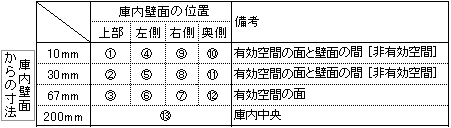

●測定位置の庫内壁面からの寸法は下記の通りです。

測定の手順を示します。

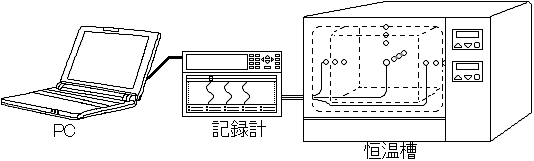

●構成図

●手順
　（１） センサを所定の位置に設置する。
　（２） センサを記録計に接続し、ＰＣを記録計に接続する。
　（３） 恒温槽を温度測定を行う温度に設定し、運転を開始する。
　　　　　・・・設定温度は、23℃/32℃/43℃とします。
　　　　　　　 別の設備で行った、同じ温度（23/32/43℃）の温度分布測定の結果はこちら
　（４） 恒温槽内の温度が安定状態に達したことを確認する。
　　　　※安定状態･･･測定間隔1分で、2回別々の30分間における平均温度の差が
　　　　　　　　　　　　　 0.5℃以下の状態
　（５） 測定間隔1分で、30分間の測定を行う。
　（６） 測定した数値の平均値を結果とする。
　（７） 設置した温度センサを取り外し元通りに復旧する。

当測定の結果です

●数値データとグラフから見えてきたこと
　　（1）庫内中央［⑬］との差異が1℃以上あるのは⑧⑨の2点でした。（※ａ）
　　（2）右側壁面の測定点［⑦⑧⑨］は他の面より温度が高めでした。（※ｂ）
　　（3）中央の温度が庫内で最も低い結果でした。（※ｃ）

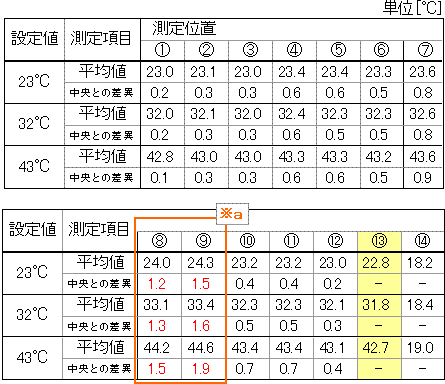

■数値データ■

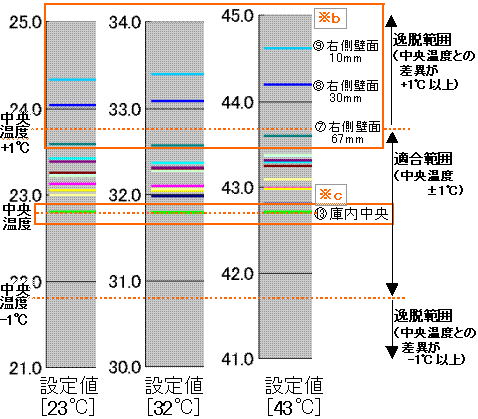

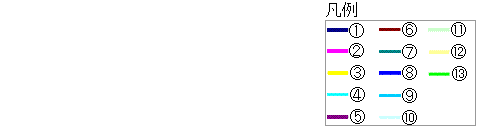

■グラフ表示■

測定結果より分かったこと

（非有効空間の温度は）
　●全てではないものの、メーカースペックを満足しないポイントがありました
　●設定温度によって庫内の様相が大きく変わる状況がみられました。

---

▼関連「装置の実験データ」はこちら
　No.5　設定温度による温度のバラつき
　No.6　性能評価試験方法が新規格に移行
　No.27　バリデーションの実施内容 「恒温槽」
　No.28　気相での温度センサの熱応答速度（時定数）
　No.29　センサの仕様による温度変動の違い
　No.30　試験に用いる温度センサの時定数（実測結果）
　No.46　準拠する規格の新・旧による結果の違い（JTM規格）
▼このページの「メルマガ記事」はこちら
　　メールマガジン第18号　恒温槽の非有効空間の温度を実測してみました
