No.33 恒温水槽内の温度の安定性（実測結果）
恒温水槽内の温度の安定性（変動の状況）について測定したデータをご紹介します。
１．温度測定の方法
１．１ 測定に用いた恒温水槽
・型式 ：BZ100D （ヤマト科学製）
・槽内寸法：H：200 × W：300 × D：240 (mm)
・水温調節のヒータ型式 ：BF600 （ヤマト科学製）
【 温度の設定値 】 30℃ / 50℃ / 70℃
(写真はヤマト科学(株)様のHPより引用)
１．２ 測定に用いた温度センサ
測定には以下のセンサを使用しました。
１．３ 測定条件
測定は以下の条件にて実施しました。
●記録計（温度の測定）
・型式 ： DR-230（横河電機製）
・記録周期 ： 1秒/データ
●PC（温度データの収集）
・データロギングソフトウェアはDAQWORX DAQ32Plus（横河電機製）
記録計で測定したデータをPCにて収集する。

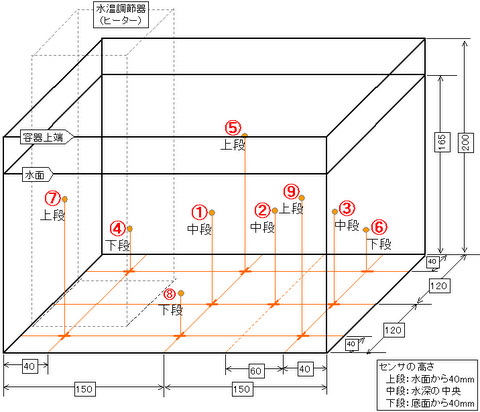

●温度センサの設置場所
・恒温水槽内の下図の位置に温度センサを設置しました。
（①～⑨は記録計のch1～ch9に相当します）

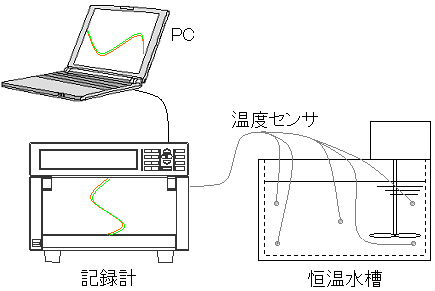

１．４ 測定システム
測定に使用した機器と接続イメージは以下の通りです。
２．測定した結果

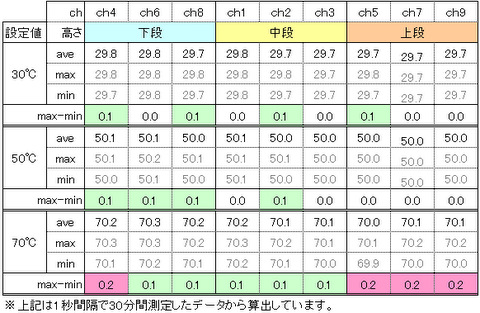

２．１ 測定結果の一覧表（平均値、最大値、最小値）
恒温水槽の温度設定値を30℃、50℃、70℃に設定したときの、各点の温度平均値、
最大値、最小値は以下のようになりました。
２．２ 上記の結果を纏めると
□ 温度設定値が 30℃、50℃ の時は、全ての点で最大、最小値の幅が
0.1℃以下であった。
□ 温度設定値が 70℃ の時は、
・上段（⑤⑦⑨）は最大・最小値の幅が0.2℃であった。
・水温調節器（ヒーター）近くの下段（④）も最大・最小値の幅が0.2℃であった。
・水温調節器（ヒーター）近くの点を除く、中段、下段（①②③⑥⑧）は最大・最小値の
幅が0.1℃であった。
３．上記の結果からいえることは
測定した結果より、以下のことが言えると考えます。
□ 上段は設定温度と外気温との温度差が大きくなると、温度の変動が大きくなる
□ 攪拌水流の出口近辺は、ヒーターによる温度調節動作の影響を受けやすい
■ 上記より、恒温水槽を70℃の設定で±0.1℃の条件（試験の温度条件）で
使用するなら、、、
①安定している箇所（①②③⑥⑧）で使用する、あるいは
②安定させるための工夫を行う
必要があります。
※ ②の安定させる工夫については、その内容と効果についての実測結果を後日
ご紹介したいと考えています。
