No.36 マノスターゲージの取付姿勢による誤差

マノスターゲージ（差圧計）の取付姿勢による誤差について測定したデータをご紹介します。

---

１．差圧測定の方法

１．１　測定に用いたマノスターゲージ（差圧計）

　　・型式　　　　： WO81　（山本電機製作所製）
　　・測定レンジ ： ±1000 (Pa)
　　・精度　　　　： ±1.5% （30Pa)
　　・標準の取付姿勢　： -20度～100度
　　　 （水平を0度とした時）


１．２　測定に用いた圧力計（微差圧計）

　　・型式　　　　： DPI610
　　　　　　　　　　　（GEセンシング・ジャパン社製）
　　・測定レンジ ： ±1250 (Pa)
　　・精度　　　　： ±0.05%Span （1.25Pa)


１．３　測定条件
測定は以下の条件にて実施しました。
　●取付姿勢による誤差の測定
　　・圧力の測定
　　　：　-1000 / -500 / 0 / 500 / 1000 (Pa)

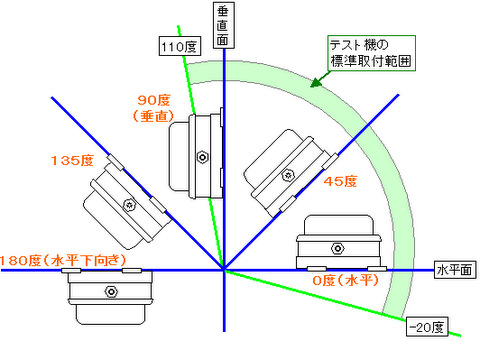

　　・マノスターゲージ（差圧計）の取付姿勢
　　　：　0度（水平） / 45度 / 90度（垂直）　/ 135度 / 180度（下向き水平）
　　　　 ※取付姿勢による影響を見るため、測定するマノスターゲージの標準の
　　　　　　取付姿勢以外の角度も測定します。

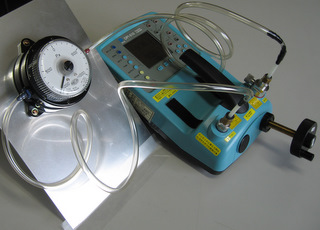

１．４　測定イメージ
測定に使用した機器と接続イメージは以下の通りです。

２．測定した結果　

２．１　測定結果のデータ

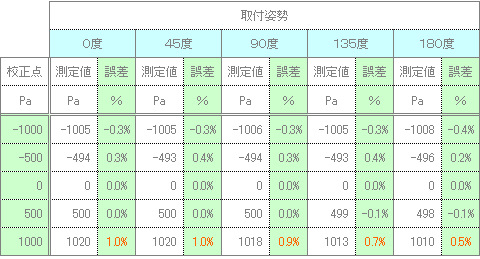

■ 測定結果の一覧を以下に示します。

※角度を変える毎にゼロ点を調整してから、測定しました。

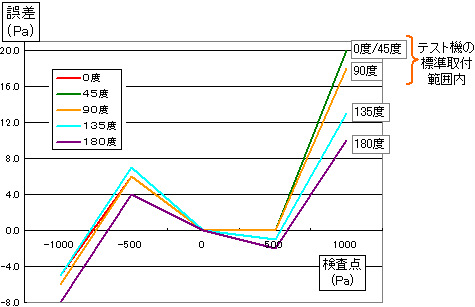

■ 測定した角度・圧力点毎の誤差をグラフにすると以下のようになります。

２．２　上記の結果を纏めると
　□ 取付姿勢による測定値の変化が見られた
　□ 標準の取付姿勢の範囲（0/45/90度）では、それぞれの結果の差は僅かであった
　□ テストした全ての角度でテスト器の精度（±1.5%＝±30Pa）以内であった

３．誤差を少なくする差圧計の正しい使い方

マノスターゲージを現地に据え付けたときに以下の３つを行います。
　□ メーカ指定の取付姿勢（角度）で取り付ける
　　　⇒ 発注時に指定が必要な場合もあります
　□ ゼロ点を合わせる
　　　⇒ 取付姿勢によるズレを直す必要があります
　□ 実際の圧力をかけて校正する
　　　⇒ 取付姿勢により測定値が変わるので、実際の現場での状況を
　　　　　確認する必要があります
　■ 上記が全て現地で行われていれば、正しい数値を示すマノスターゲージ（差圧計）が
　　　据え付けされていると考えます。
※ 差圧計が測定対象（例えば室間の差圧）を正しく測定していることを保証するには、
　 上記以外に接続先と正しく繋がっていること、配管途中のつまり・つぶれのないこと、
　　漏れのないこと等の確認も必要になる場合があります。

---
