No.37 配線抵抗による温度指示値の変化

■IQシリーズ■　～IQの段階での問題について～
温度センサの配線抵抗による値の変化について測定したデータをご紹介します。

---

１．測定の方法

１．１　測定に用いた温度計

・型式　： DR-230　（横河電機製）
　　　　　ﾕﾆﾊﾞｰｻﾙ入力ﾓｼﾞｭｰﾙとの組合せ
・測定レンジ ： -140.00～150.00 (℃)
・入力信号の抵抗値　：　10Ω以下
　（測温抵抗体、1線あたり）
　(写真は横河電機(株)様のHPより引用)


１．２　測定条件
測定は以下の条件にて実施しました。
　　・温度センサ（測温抵抗体）の出力を模擬的に作るための抵抗器（1台）と、
　　　配線の抵抗を入力する抵抗器(3台）を接続する。
　　　（1.3 測定システムのイメージ参照）
　　・配線の抵抗値を変化させて、温度計の指示値を確認する。
　【 検査点 】
　　・温度　　　　　　　： 0℃ / 100℃　（相当する抵抗値を入力する）
　　・配線の抵抗値　： 5,10及び20～200Ωまで、20Ω毎
１．３　測定システムのイメージ
単純な形で表すと以下のようになります。（図中のPt、ａ、ｂ、ｃは6ダイヤル抵抗器です）

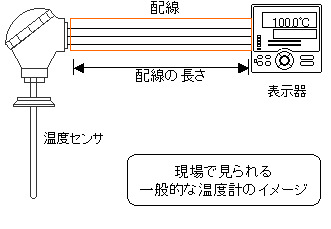

上図を一般的に現場でみられる温度計で表すと、以下のようになります。

２．測定した結果

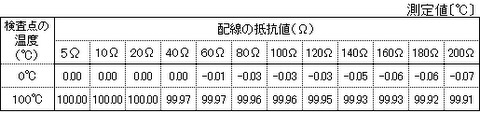

２．１　測定結果の一覧

上に示した測定値の一覧を、誤差で示すと以下のようになります。

２．２　測定データのグラフ
検査点(0℃/100℃)からの誤差をグラフに表すと、このようになります。

２．３　結果を纏めると
　■ 温度計の仕様範囲内では、温度に変化は見られませんでした。
　■ 配線の抵抗値が、温度計の仕様を超えて大きくなるにつれ、温度が低くなりました。

３．測温抵抗体を使う場合の注意点

　■ 温度計の仕様範囲内の配線の抵抗値で使用する。
　　⇒　どんな配線なら使用できるのか一例を挙げると、
　　　　　今回の温度計は配線抵抗値が『10Ω』以下です。
　　　　　これを長さで表すと
　　　　　　よく使われる太さの0.75mm2の配線では『400m』程度、
　　　　　　もう少し太い1.25mm2の配線では『600m』程度に相当します。
　　　● つまり、今回の温度計なら、上記の長さを超えない範囲で
　　　　　使用する必要があります。
　　　　　（ 配線の抵抗値は太さ、長さ、材質等により変わります。）

---
