No.41 環境の変動による温度表示への影響（測温抵抗体入力の場合）

■IQシリーズ■　～IQの段階での問題について～
前回の業務に活（ツカ）える情報 No.40で、温度計の環境（温度）変化による温度指示への影響について、熱電対入力の温度計で測定したデータをご紹介しました。
　▽https://www.validation-wa-nks.jp/2010/0603_110000.php
今回は、熱電対に並んでもう一つの主要なセンサの形式である、『測温抵抗体』入力の場合の温度指示への影響について測定したデータをご紹介します。

---

１．測定の方法

１．１　測定に用いた温度計
計器は前回（業務に活（ツカ）える情報 No.40）と同じですが、測定レンジが異なります。

・型式　： SDC20　（山武 製）
　　　　　（電流(4-20mA)出力付き）
・測定レンジ ： 測温抵抗体入力（Pt100Ω）
　　　　　　　　　0.0～100.0 (℃)
・動作条件　： 0～50℃
　　　(写真はアズビル(株)様のHPより引用)


１．２　測定条件
前回の1.2 測定条件と異なる点は、温度計に接続する、温度センサの出力を模擬的に発生させる機器が、測温抵抗体入力用（Pt100Ω）であることです。
１．３　測定システムのイメージ
接続イメージは前回（業務に活（ツカ）える情報 No.40）と同じです。

２．測定した結果

２．１　測定データのグラフ

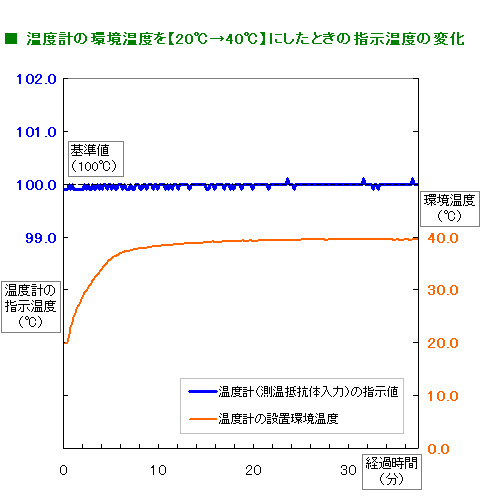

まずは、温度計周辺の温度（恒温槽の温度）を20℃→40℃に上げたときのグラフです。

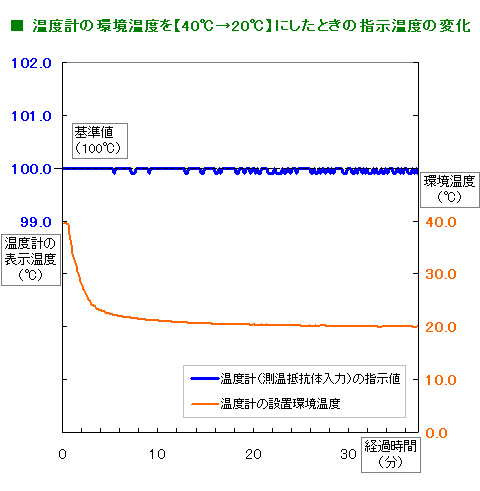

次に、温度計周辺の温度（恒温槽の温度）を40℃→20℃に下げたときのグラフです。

２．３　結果を纏めると
　□ 温度計（測温抵抗体入力）は、周辺温度の変化に対して、目立った指示値の
　　　変化はみられない。
　■このことから、
　　　温度計の周辺温度が変化するような場合は、熱電対入力ではなく、測温抵抗体
　　　入力のものを使用した方が良いことが分かります。

---
