No.49　真空凍結乾燥器の棚温度特性

■OQ［乾燥］シリーズ■
棚板の左右・中央の温度を測定し、各棚板の温度特性を調べました。
１．測定の方法
１．１．　対象設備
　・N社製 真空凍結乾燥器　（棚板 ５段）
　　庫内サイズ　： W：650　×　D：500　×　H：550 （mm)
　　測定場所　　 ： N社 試験室
　　実施時期　　 ： 2009年
１．２．　測定方法
　測定は以下の手順にて実施しました。
　①真空凍結乾燥器の各測定エリアに温度センサーを設置
　　（測定位置は次項参照）
　②装置を運転
　③測定エリアごとの温度の推移を確認する
　【検査点】
　　・運転パタン　：予備凍結（－４０℃） → 昇温（２０℃）
　　･測定点数　：　棚温度 ３点/段
１．３．　測定システムのイメージ

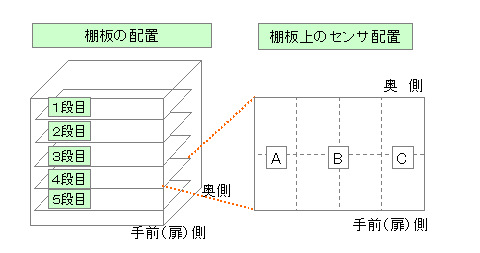

１．４．　温度センサの配置

２．結果
　各棚の測定ポイント（A・B・C）の予備凍結最終点の温度を
　グラフにしました。

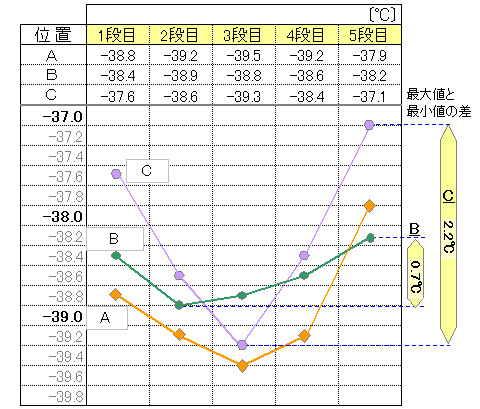

２．１．　各棚板の温度特性

この真空凍結乾燥器の棚温度特性
①A・Cの測定ポイントの傾向は似ている
②最大・最小値の差はCの方が大きい（２．２℃）
③Bでは、比較的安定している（０．７℃）

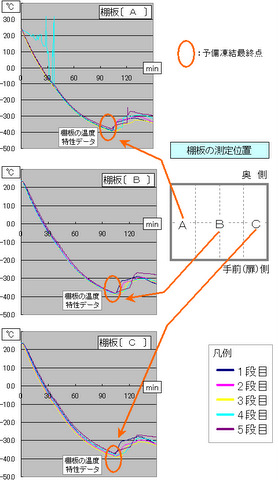

２．２．　生データ
　各棚段のA・B・Cの温度測定データです。

---
