No.52　湿度による記録紙（チャート紙）への影響（伸縮）

記録計の記録紙（チャート紙）の、湿度による影響を調べました。
１．測定の方法
１．１．　測定対象
　・記録計の記録紙
　　横河電機製　ハイブリッドレコーダー(DR230）用の記録紙
　　サイズ　： 250mm幅
１．２．　測定方法
　測定は以下の手順にて実施しました。

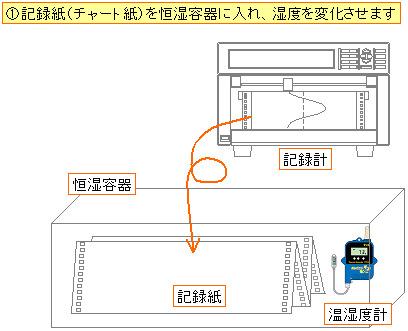

　①記録紙と温湿度計を容器に入れる
　②容器内の湿度を変化させる

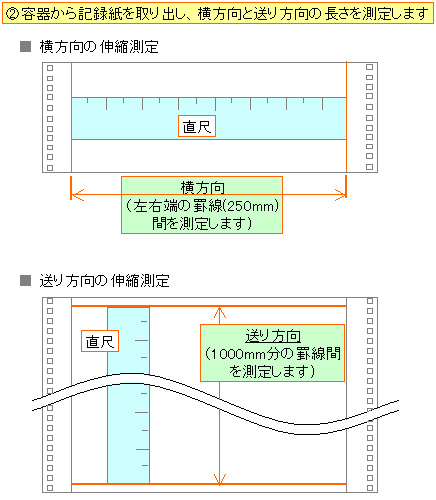

　③記録紙を取り出し、送り方向及び横方向の長さを測定する。
　　　横方向は、罫線の上下限幅（250mm）を基準に、
　　　送り方向は、1000mm分の罫線（１目盛12.5mmなので80個分）を基準に測定した。
　　（測定イメージは次項参照）
１．３．　測定のイメージ


２．結果

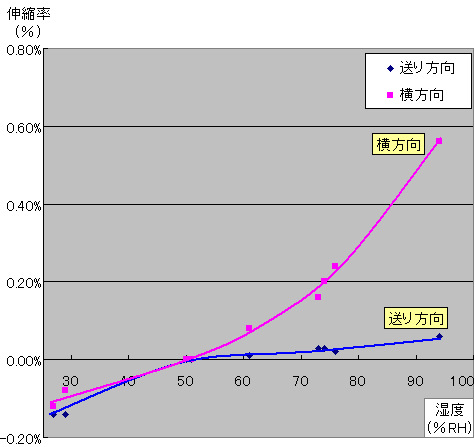

50%RHを基準としたときの、各湿度に対する伸縮をグラフに表すと以下のようになりました。

■ 結果を纏めると、記録紙（チャート紙）は、
① 湿度が高くなると伸び、乾燥すると縮む
　　→高湿度の時に打点のズレが大きくなる
② 送り方向より、横方向の伸縮率が大きい
　　→打点の記録値（測定値）に、より影響が大きく出る

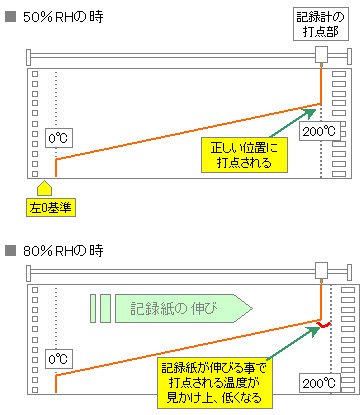

３．記録紙の伸縮により起こる状況の例
湿度の変化により記録紙の伸縮が起きると、以下のようなことがおきます。

---

▼このページの「メルマガ記事」はこちら
メールマガジン　第70号 伸び縮みする記録計の記録紙！？
