No.57　指示計へのノイズの影響　－指示のふらつき－

［ノイズが原因のケース］
　　現場で作業をしていると、測定の対象は安定しているのに指示がパラパラと
　　変化することがあります。原因は様々ですが『ノイズ』が犯人であると考えられる
　　場合が少なくありません。
　　⇒ 現場のノイズ源・強さは多様で、その影響度合いを確認することは難しいのですが
　　　　安定して発生させる装置（その名は『ノイズシミュレーター』）を使って指示計の
　　　　信号線にノイズを加えた時の影響をみてみました。
１． 測定
１．１　測定に用いた指示計
　　　　一般的に現場で使用されているタイプの指示計
　　　　･測定レンジ　： 電圧入力（1～5V)
１．２　ノイズの発生に使った装置
　　　　・名称　　　　： ノイズシミュレータ
　　　　・型式　　　　： INS410 （ノイズ研究所製）
　　　　･発生信号　： 電圧［0～2000V］　/　パルス幅［50～1000μsec］
　　　　　　　　　　　　　発信周期［35～10msec］ （28～100Hz）
　　　　　　　　　　　　　Polarity※切り替え付

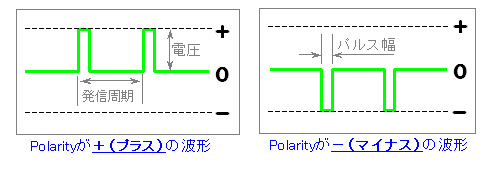

　　※Polarity　・・・信号の極性(正負の方向）のこと（下図参照）　　　　　　　　　　　　　

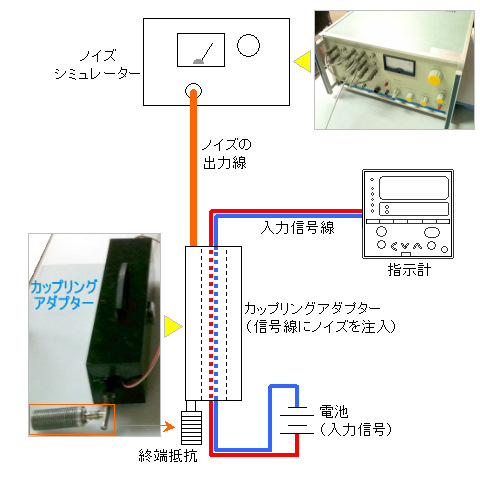

１．３　測定方法
　測定は以下の方法で実施しました。
　　①指示計の入力信号線をカップリングアダプタ（ノイズを注入する部品）で挟む。
　　　　入力信号はDC3.21Vの電池とする。
　　②カップリングアダプタとノイズ発生器を接続する
　　③ノイズ発生器を操作して、目的の電圧・周波数のノイズを発生させて値のふらつきを読み取る
　　④Polarity（極性）を切り替えて同様に値を読み取る
　【検査点】
　　　電圧　　 　： 0/400/800/1200/1600/2000V
　　　パルス幅 ： 500nsec
　　　発信周期 ： 10msec　（100Hz)
　　　入力信号 ： DC3.21V
１．４　測定の状況

２．測定した結果

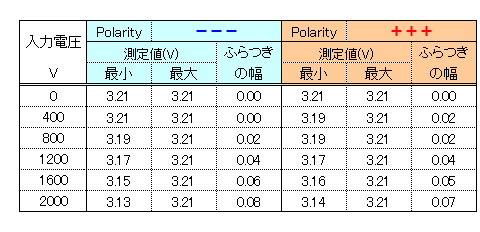

２．１．　測定結果の一覧表

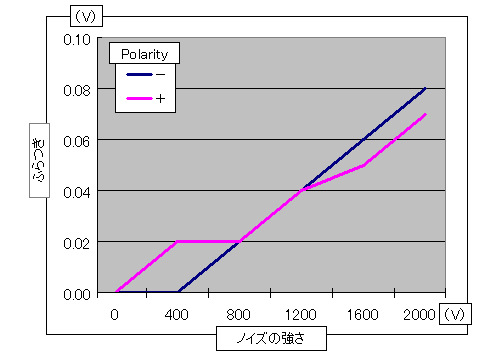

２．２．　「ノイズの強さ」と「ふらつき」のグラフ

■ 多少の違いはありますが、極性によらずノイズが強くなるに従ってふらつきが大きく
　 なっていることが分かります。

---
