No.58 バイオハザード対策用クラスⅡキャビネットの風速分布

1. 測定の概要
 ・名称 : バイオハザード対策用クラスⅡキャビネット
        ※某工業試験所の設備です。
    仕様<作業空間の風速>
      前部:0.46m/sec
      中間:0.32m/sec
      後部:0.32m/sec
1.2 測定に用いた測定器
 風速計
  ・型式
   : 6531 (カノマックス社製)
  ・測定レンジ
   : 0.00~9.99(m/sec)
    10.0~30.0(m/sec)
1.3 測定の方法
 測定は以下の方法で実施しました。
  ①バイオハザード対策用クラスⅡキャビネット(以下キャビネット)を運転する。
  ②キャビネットの前面シャッターを作業台から150mmに固定する。
  ③各測定位置(1.4 測定の状況の図参照)にて風速を測定する。
    風速は1秒毎に10回測定し、平均値を測定値とする。1箇所につき3回測定する。
 【検査点】
   開口量(開口部の高さ) :150(mm)
   測定箇所数        : 24箇所
      前部・中間・後部の3段 × 左右の幅を150mm以下で区切った8列
    ※測定位置はJIS K3800 バイオハザード対策用クラスⅡキャビネットに基づく。

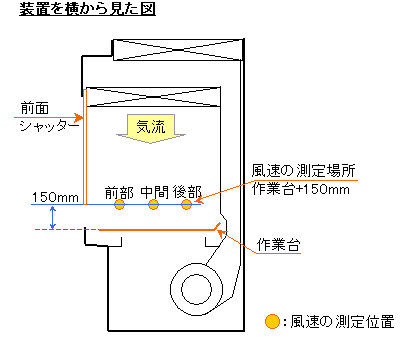

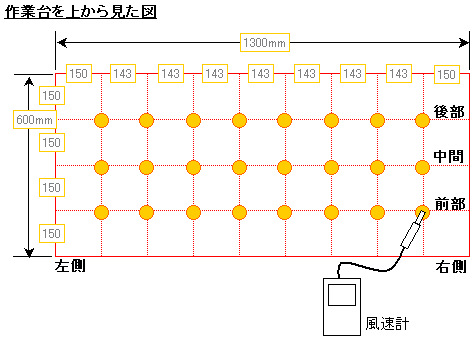

1.4 測定の状況
バイオハザード対策用クラスⅡキャビネット
安全キャビネット 風速分布
2.測定した結果

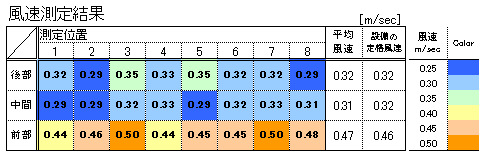

2.1. 測定結果の一覧表
バイオハザード対策用クラスⅡキャビネットの風速
 ※設備の定格風速に対して実測値(平均)は±0.01m/sec程度の範囲で
   収まっていることが分かります。

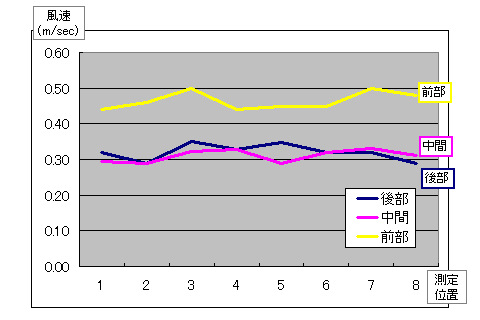

2.2. 測定結果のグラフ
バイオハザード対策用クラスⅡキャビネットの風速測定結果
