No.59　バイオハザード対策用クラスⅡキャビネットの風速分布（その２）

１． 測定の概要
　　※対象設備・測定器は前回（その１）と同じです。今回は条件を変えて測定してみます。
１．１ 測定の対象
　　　　バイオハザード対策用クラスⅡキャビネット
　　　　※某工業試験所の設備です。
　　　　仕様＜作業空間の風速＞
　　　　　　前部：0.46m/sec
　　　　　　中間：0.32m/sec
　　　　　　後部：0.32m/sec
１．２　測定に用いた測定器
　風速計
　　・型式　　　　　
　　　： 6531　（カノマックス社製）
　　・測定レンジ
　　　： 0.00～9.99(m/sec) / 10.0～30.0(m/sec)
１．３　測定の方法
　測定は以下の方法で実施しました。
　　①バイオハザード対策用クラスⅡキャビネット（以下キャビネット）を運転する。
　　②風速計のセンサ部の高さを作業台から150mmにする。
　　③キャビネット前面のシャッター開口部を10mmにする。
　　④各測定位置（1.4 測定の状況の図参照）にて風速を測定する。
　　　　風速は1秒毎に10回測定し、平均値を測定値とする。1箇所につき3回測定する。
　　⑤前面のシャッターを150mm及び300mmにして、同様に各位置での風速を測定する。
　【検査点】
　　　開口量（開口部の高さ）　：10/150/300(mm)
　　　測定箇所数　　　　　　　　： 9箇所
　　　　※左/中/右及び、前部/中間/後部の３段×３列

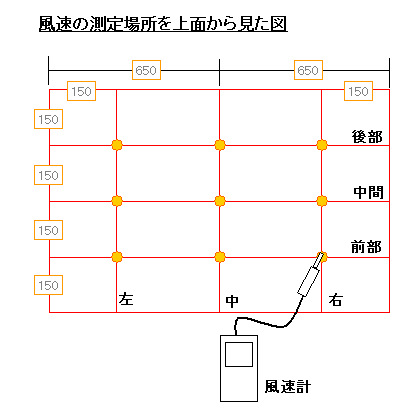

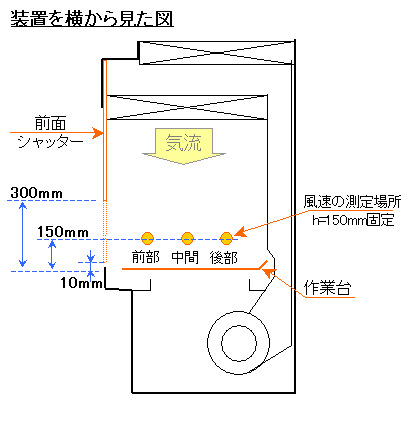

１．４　測定の状況


２．測定した結果

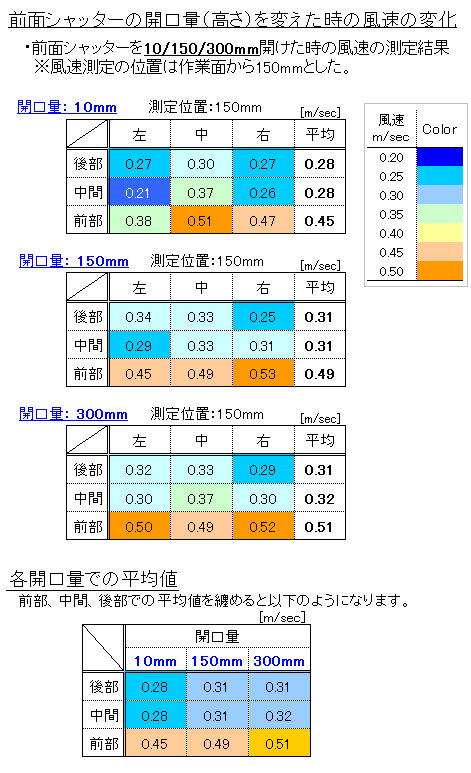

２．１．　測定結果の一覧表

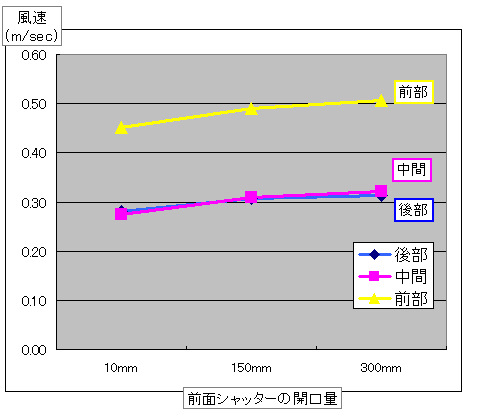

２．２．　測定結果のグラフ

○結果より
　　■シャッターの開口量が増えると風速が増す
　　■開口量が変わっても、相対的な風速の高低はあまり変わらない
　　　　（前部の風速が速く、中間・後部は近い数値）
　※ご注意※
　　前面シャッターの高さ（位置）をメーカ指定の範囲外で使用するのはNGです。
　　前面開口部の気流バランスが崩れて、内部の汚染空気を封じ込める、という
　　機能を損ねる(＝作業者が内部の汚染空気に暴露される)可能性があります。

---
