No.62　ブルドン管式圧力計の使用環境温度の影響

［温度が圧力指示値に及ぼす影響］
　どこの現場でも必ず一つはある、といっても過言でないブルドン管式圧力計。
　目にすることが多い測定器の一つだと思います。
　使用場所は屋内外を問わず、また屋内でも空調されたクリーンルーム内であったり、
　機械室の蒸気ラインであったり、その環境温度も様々です。
　⇒ブルドン管式圧力計は主として金属で出来ています。と、いうことは温度による
　　　金属の収縮（＝指示値への影響）や弾性の変化が考えられるので、これを確認
　　　することにしました。
１．測定

１．１　測定対象の圧力計
　・名称　　　　 ： ブルドン管式圧力計（φ100 普通型）
　･測定レンジ ： 0.00～0.05MPa
　・精度　　　　 ： 1.6級　（±1.6～2.4%F.S.）
　・使用温度範囲：　-5～+45℃

１．２　基準にした圧力計
　・名称　　　　 ： ポータブル圧力キャリブレータ
　　　　　　　　　 　（加減圧ポンプ一体型）
　･測定レンジ ： 0.00～0.07MPa
　・精度　　　　 ： ±0.025%F.S.
　(写真はGEセンシング＆インスペクション・テクノロジーズ(株)様のHPより引用)
１．３　測定の方法
　測定は以下の方法で実施しました。
　　①恒温槽にブルドン管式圧力計を入れる
　　②基準の圧力計とブルドン管式圧力計をチューブで接続する。
　　③恒温槽を25℃にする。
　　④基準の圧力計で検査点の圧力を加え、その時のブルドン管式
　　　　圧力計の指示値を読み取る。
　　⑤恒温槽を50℃及び0℃にして、同様に測定を行う。
　【検査点】
　　圧力値 　：　0.005 ～ 0.05MPaまで0.005MPaステップ
　　環境温度：　0/25/50℃

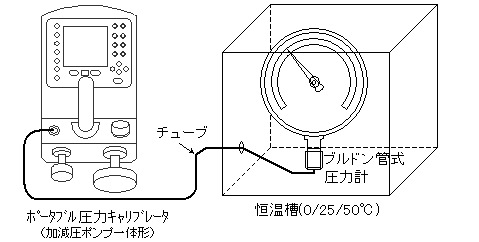

１．４　測定の状況

２．測定した結果

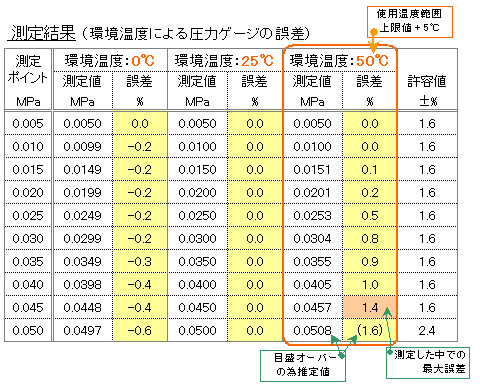

２．１　測定結果の一覧表

　■許容値内に収まってはいるものの、25℃の時には誤差ゼロの計器が
　　50℃の環境では許容値ギリギリまで誤差が大きくなっています。

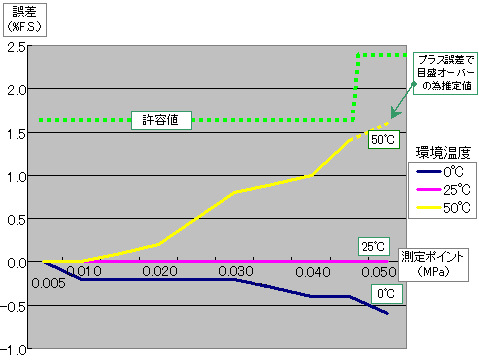

２．２　「環境温度」による「ブルドン管式圧力計の誤差」のグラフ

３．正しく使用するために
　■ 一般的に計器は、使用する環境温度が決められています。
　　今回の圧力ゲージでは【-5～45℃】で使用するのが前提ですが、実際の現場では
　　直射日光や蒸気配管の熱等で、この温度範囲を超えることがあります。
　　そんな時には、『遮蔽板で熱を遮断』、『熱源から離す、取付け場所を変える』
　　あるいは『耐熱型を使う』など、状況に応じた対策をとることで、環境温度による
　　影響を抑えることができます。

---
