No.66 クリーンベンチの風速分布(その2)
１． 測定の概要
１．１ 対象設備
※対象設備・測定器は前回と同じです。今回は測定位置を変えて測定してみます。
□ クリーンベンチ
＜仕様＞
清浄度 ： クラス100
１．２ 測定に用いた測定器
□ 風速計
・型式 ： 6531 （カノマックス社製）
・測定レンジ
： 0.00～9.99(m/sec)
10.0～30.0(m/sec)
１．３ 測定の方法
測定は以下の方法で実施しました。
①クリーンベンチを運転する。
②クリーンベンチの前面シャッターを作業台から20mmに固定する。
③各測定位置（1.4 測定の状況の図参照）にて風速を測定する。
風速は１秒毎に１０回測定し、平均値を測定値とした。
④クリーンベンチの前面シャッターを作業台から150/300mmで同様に測定する。
【検査点】
開口量（開口部の高さ） ：20/150/300(mm)
測定箇所数 ： 上中下３箇所（150/300mm）
中１箇所（20mm）
１．４ 測定の状況

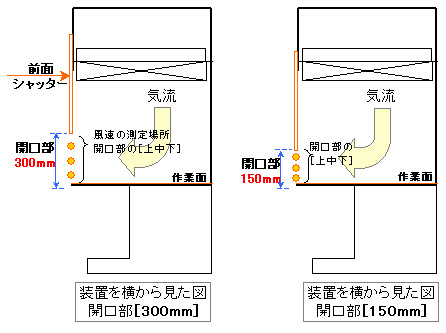

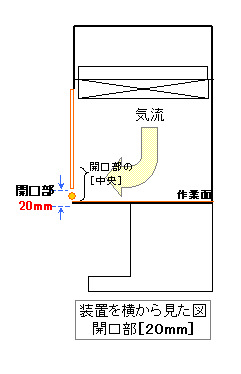

前面シャッター開口部の風速測定位置
２．測定した結果

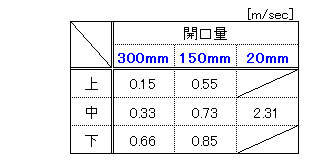

２．１ 測定結果の一覧表
各開口量での平均値
・開口部での上・中・下での測定値を纏めると以下のようになります。
（開口量20mm時は幅が狭いため、中央のみ測定としました）

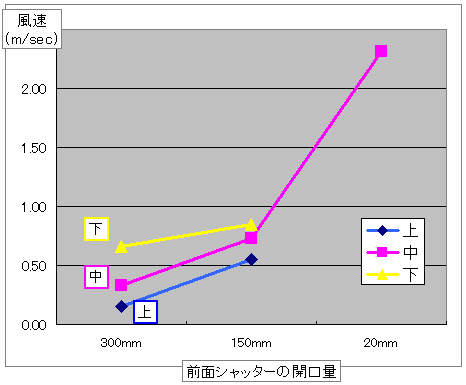

２．２ 測定結果のグラフ
※ご注意※
前面シャッターの高さ（位置）をメーカ指定の範囲外で使用するのはNGです。
前面開口部から外部に吹き出す気流が乱れて、外部の塵埃を作業空間に
巻き込む可能性があります。
３．適切な位置で使用する工夫
いつも適切な位置で使える工夫として、以下のようなものが考えられます。
・シャッターにストッパーをつける ・・・一定以上、物理的に開かないようにする。
・開け過ぎるとアラームが鳴る ・・・使用者に注意を促す
