No.67　アナログ式指示計の使用環境温度の影響

ポンプ、ファンの電流や回転数の指示で使われる、アナログ式指示計。
動力制御盤（パネル）等がある、様々な場所で目にする計器の一つだと思います。
以前ご紹介したブルドン管式圧力計と同じく、幅広い設置環境で使用されています。
⇒ こういったアナログ式指示計の機構の各部は金属で出来ています。
　　と、いうことはブルドン管の圧力計と同じく、環境温度による金属の収縮
　　（＝指示値への影響）が考えられるので、これを確認することにしました。

１．測定
１．１　測定対象の計器
　□ アナログ式指示計　（電圧入力）
　　＜仕様＞
　　　･入力範囲： 0～10V DC
　　　　※目盛板は0～1800rpm
　　　・精度： 2.5級
　　　・使用温度： -10～60℃
１．２　測定に用いた測定器
　□ 温度計　　　：　計器の環境温度を計ります。
　□ 電圧発生器：　計器に信号（直流電圧）を入力します。
１．３　測定の方法
　測定は以下の方法で実施しました。
　　① 恒温槽にアナログ式指示計と基準の温度センサを入れる。
　　② アナログ式指示計を電圧発生器と接続する。
　　③ 恒温槽を検査する環境温度にする。
　　④ アナログ式指示計の指針が0/450/900/1350/1800rpm
　　　　になるように電圧を入力し、0/2.5/5/7.5/10Vとの誤差を求める。
　　⑤ 恒温槽を他の環境温度に設定し、同様に測定を行う。
　【検査点】
　　　電圧入力値 ： 0/25/50/75/100%F.S.相当（0/450/900/1350/1800rpm）
　　　　 ※目盛と指針が一致するように電圧を微調整し、調整分を誤差とする
　　　環境温度　　： -25/0/25/50/75℃

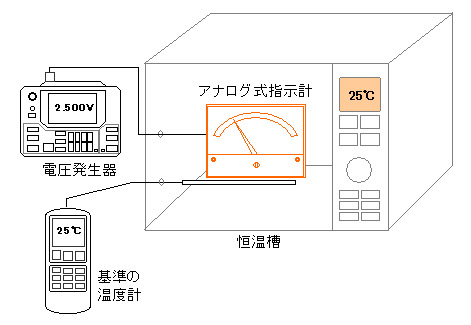

１．４　測定の状況
　恒温槽内部に配線したアナログ式指示計と温度計を入れ、恒温槽を運転する。

２．測定した結果

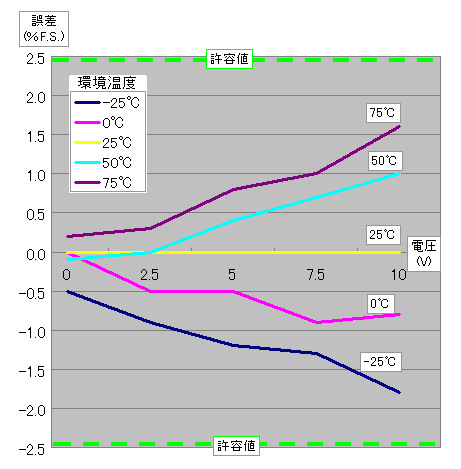

２．１　「環境温度」による「アナログ式指示計の誤差」のグラフ

　□ 許容値内に収まってはいるものの、基準とした25℃との温度差が
　　 大きくなる程、誤差も大きくなっています。

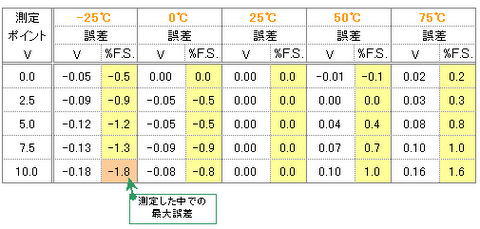

２．２　測定結果一覧
　
３．正しく使用するために
　□ 一般的に計器は、使用する環境温度が決められています。
　　 今回のアナログ式指示計では【-10～60℃】で使用するのが前提ですが、
　　 実際の現場では室内の熱源や冷気等で、この温度範囲を超えることがあります。
　　 そんな時には、『遮蔽板で熱を遮断』、『熱源から離す、取付け場所を変える』など、
　　 状況に応じた対策をとることで、環境温度による影響を抑えることができます。

---
