No.69　霜取り運転時のフリーザーの温度変化

［フリーザーの霜取り運転］
　薬品やサンプルを管理温度で保存・保管する目的で使われているフリーザー。
　ドアの開閉で内部に空気が入ると、空気が冷やされて霜がつきます。
　フリーザーによっては自動で霜取り運転することにより、これらの霜を取り除く
　ものがあります。
　　⇒　一度付いた霜を取る、ということは、フリーザーとはいえ
　　　　　それなりに温度が上がっているはず。どの程度まで温度が
　　　　　あがるのか、確認してみました。
１． 測定の概要
１．１　対象設備
　□ フリーザー
　　＜仕様＞
　　　　　メーカ　　：シャープ
　　　　　型式　　　：SJ-23TE
１．２　測定に用いた測定器
　□ 温度ロガー
　　・型式　　　　　： RTR-52A　（おんどとりJr）
　　・測定レンジ　： -60～155℃
　　・精度　　　　　： ±0.3℃
　【温度収集の条件】
　　・1分おきに1週間分の温度を記録
　　・その間フリーザーのドアは開かない
１．３　測定の方法
　測定は以下の方法で実施しました。
　　①フリーザーに温度計のセンサ部を設置する
　　　　※庫内の中央付近に設置
　　②フリーザー内の温度を1分おきに記録・収集する。
　　　　※1週間分のデータを収集。
　　③収集した温度から、霜取り時の状況を確認する。
１．４　測定の状況

　(温度ロガーの写真は(株)ティアンドディ様のHPより引用)
２．測定した結果

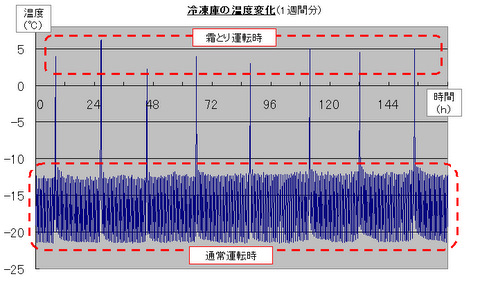

　測定結果のグラフ

　□ 通常運転時は-17℃付近を中心に、-21℃～-13℃で制御されています。
　□ 霜取り運転時には、2℃～6℃程度まで温度が上昇し、最大6.2℃まで上昇しました。　
　　また、霜取り運転は１週間で８回あり、0℃以上の状態は平均７分間でした。

---
