No.70　恒温恒湿槽の温湿度の偏りと変動

１． 測定の概要

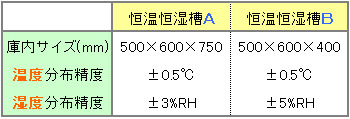

１．１　対象設備

１．２　測定に用いた測定器
　□ 温湿度計＋記録計
　　V社製　温湿度計　×　9台
　　・精度　　　　　： ±0.2℃　/　±1.0%RH
　　※出力信号を記録計に入力して連続記録を行う。
　【温湿度データ収集の条件】
　　・安定（平衡状態に到達）後、1分間隔で1時間分データを記録する
１．３　測定の方法
　測定は以下の方法で実施しました。
　　①恒温恒湿槽に温湿度センサ（９点）を設置する。
　　②安定するまで連続運転し、1分おきに庫内の温湿度を記録・収集する。
　　③収集した温湿度から、庫内の温湿度の偏り・変動を確認する。

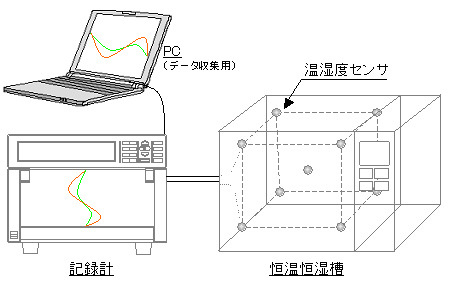

１．４　測定の状況

２．測定した結果

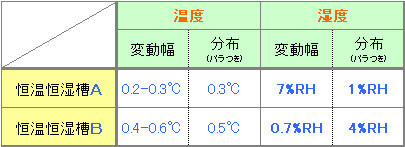

２．１　測定結果

　□恒温恒湿槽A及びBにおいて、温度、湿度のそれぞれに違いが
　　みられましたが、特に湿度において特徴的な差異がでました。
　　・恒温恒湿槽Aは変動が大きいものの、分布（ばらつき）は小さい。
　　・恒温恒湿槽Bは変動が小さいものの、分布（バラつき）が大きい。

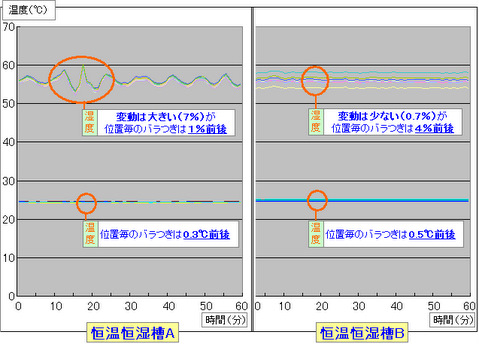

２．２　測定結果のグラフ

---
