No.71　真空槽の温度の偏り

１． 測定の概要
１．１　対象設備
　□ 真空槽
　　　Y社製　真空定温乾燥機
　　　使用温度範囲　　：　40～180℃
　　　サイズ(mm)　　　　：　300×300×300(mm)
１．２　測定に用いた測定器
　□温度センサ＋記録計

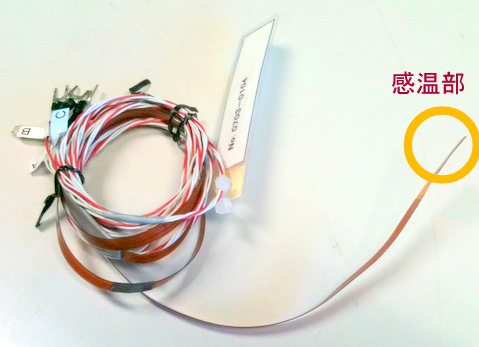

　　温度センサはフィルムタイプ （厚み0.3mm）
　　精度 ： JIS A級　〔 ±（0.15+0.002｜t｜）℃ 〕

　【温度データ収集の条件】
　　・安定（平衡状態に到達）後、1分間隔で1時間分データを記録する
１．３　測定の方法
　測定は以下の方法で実施しました。

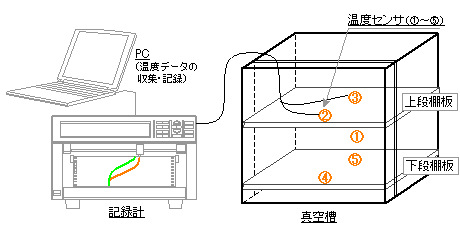

　　① 真空槽に温度センサ（５点）を設置する。
　　② 安定するまで連続運転。
　　③ 1分おきに槽内の温度を記録・収集する。
　　④ 収集した温度から平均値を算出し、槽内の温度の偏りを確認する。
１．４　測定の状況

２．測定した結果

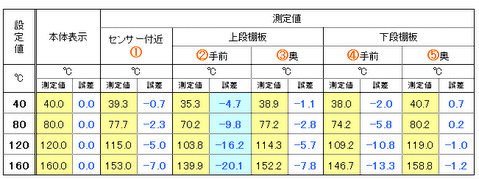

２．１　測定結果

　□ この測定結果からは、以下のような特徴がみられました。
　　・ 上段・下段共に手前側の温度が低い
　　・ 上段の手前が最も低い（最大差 -20.1℃@160℃設定時）
　　・ 設定値、本体表示と最も近いのは下段奥の点
　　・ センサー付近と上段奥の点は比較的よく似た温度

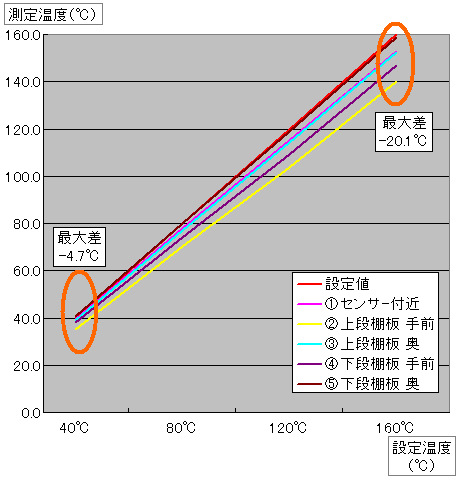

２．２　測定結果のグラフ

---

▼関連「装置の実験データ」はこちら
　　No.48　真空乾燥器の温度分布の状況
▼このページの「メルマガ記事」はこちら
　メールマガジン　第94号　［OQシリーズ］真空で使用する恒温槽の温度データ
