No.73　乾熱滅菌器の各部温度の特質

１．温度測定の方法

１．１　測定条件
　●乾熱滅菌器
　　・内寸　　　　　：450×450×500(mm)
　　・設定温度　　：250℃
　●負荷物（滅菌対象物）
　　※負荷物の無い状態（無負荷）と、有る状態（有負荷）で測定を行った。
　　■無負荷時
　　　・標準の棚板のみ設置
　　■有負荷時の負荷物
　　　・滅菌缶（内部に器具類）　×２
　　　・ビーカー　×　４
　　　・試験管　　×　５０

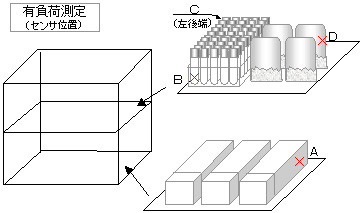

１．２　温度センサの設置位置

　　　　　①手前左下部　　　　②奥右上部
　　　　　③中央　　　　　　　　 ④本体の温度センサ付近

　　・上段　　　B：試験管（左前端）　　C：試験管（左後端）　　　D：ビーカー
　　･下段　　　A：滅菌缶

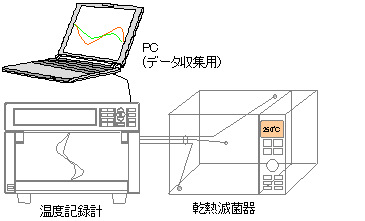

１．３　測定システムのイメージ

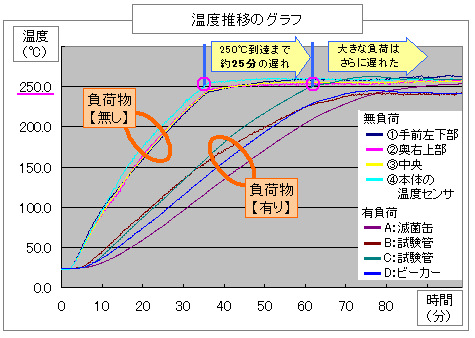

２．測定した結果（被滅菌物の温度上昇）

３．上記の結果からいえることは

　・傾向は当社の今までの経験とやはり合致するものでした。
　◇ 有負荷の被滅菌物の温度到達時間は、無負荷より相当遅れる
　◇ 被滅菌物の熱容量が大きいほど温度到達時間は遅れる
　● 実際には、滅菌する対象物、量や運転の条件により温度の状況は異なります。
　　乾熱滅菌器では使用時の条件（負荷物の量、内容等）で検証しておくことが、
　　使用時の滅菌状態の保証で重要になります。

---
