No.74　真空凍結乾燥器の真空圧力の変化

１．測定の概要
１．１　対象設備
　□ 真空凍結乾燥器
　　装置Ａ．サイズ　φ350×300(mm)
　　装置Ｂ．サイズ　φ300×320(mm)
　　装置Ｃ．サイズ　φ400×350(mm)
　　装置Ｄ．サイズ　350×350×300(mm)
　　※測定データの違いの紹介が主なので、装置のタイプなど詳細は省略します。

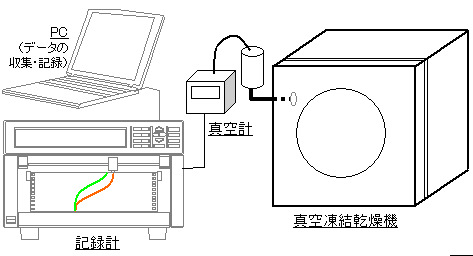

１．２　測定に用いた測定器　（と、ほんのちょっとした測定の工夫）
　□真空計＋記録計
　工夫１：真空計の信号出力データを記録計で収集
　　　　　　→連続したデータを確実な方法で収集できます。
　工夫２：真空センサ部は専用の継ぎ手を用いて漏れ込みを防止
　　　　　　→測定用の配管状態にしたことによる誤測定を防ぎます。
１．３　測定の手順
　測定は以下の方法で実施しました。
　①真空槽に真空計のセンサを設置する。
　②真空計の信号出力を記録計に接続する。
　③真空槽の扉を閉じ、真空引きを開始する。
　④1分おきに庫内の圧力を記録・収集する。
　⑤収集した圧力から、庫内の圧力の推移を確認する。
１．４　測定の状況

２．測定した結果

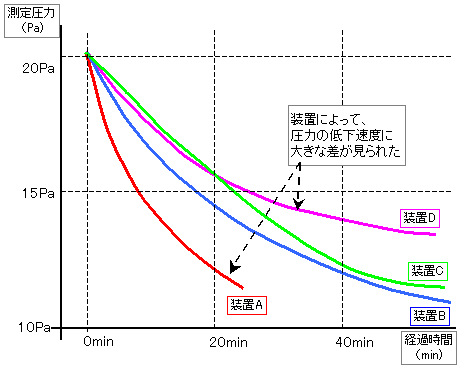

２．１　測定結果（グラフ）
