No.78　差圧伝送器の取り付ける向きの影響

■IQシリーズ■
様々な現場でよく使われている差圧式伝送器の、取付姿勢の影響について
測定した結果を紹介します。

１．測定の方法

１．１　測定手順
測定は以下の手順にて実施しました。
　① 差圧伝送器の出力信号（電流）を測定できるように配線する。
　② 差圧伝送器を『表示部を上向き』にして恒温槽に設置し、『-5℃』に設定して
　　　運転を開始する。
　③ 恒温槽の温度が安定したら、0～100％までの各ポイントの圧力を入力し、
　　　そのときの出力信号を記録する。
　④ 標準圧力計との差を求め、測定範囲（フルスケール）に対する誤差を算出する。
　⑤ 恒温槽の温度を『25℃』及び『50℃』に設定し、同様に測定を行う。
　⑥ 差圧伝送器の表示部の向きを『左向き』及び『右向き』に設置し、同様に測定を行う。
　【 検査点 】
　　・恒温槽の設定温度　　　　：　-5 / 25 / 50℃
　　・差圧伝送器への入力圧力　：　0 / 0.1 / 0.2 / 0.3 / 0.4 / 0.5 （MPa）
　　・差圧伝送器の表示部の向き　：　上向き / 左向き / 右向き

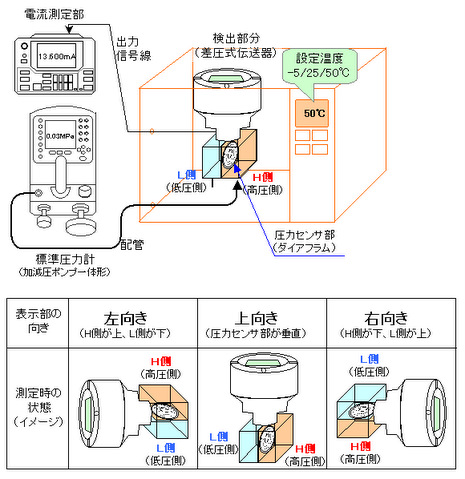

１．２　測定イメージ（測定位置）

１．３　今回の測定に使用した機器類
●差圧伝送器
　　・・・ 2点間の圧力差を測定する計器です。圧力だけでなく、圧力差を利用して
　　　　　流量や液面レベルを測定する事が可能で、様々な場所で利用されています。
　　　　　測定レンジ　：　0.0～0.5MPa
　　　　　信号出力　　：　4－20mA
●標準圧力計
　　・・・ 差圧伝送器に加える圧力の基準として使用。
　　　　　今回は加減圧ポンプと一体の計器を用いました。
●電流計
　　・・・差圧式伝送器の出力信号の計測に使用。
　　　　 本体の指示を見ようとすると、恒温槽の扉を開けなければいけない
　　　　　（温度が変動する）為、扉を閉じたまま確認できるように用いました。

２．測定した結果

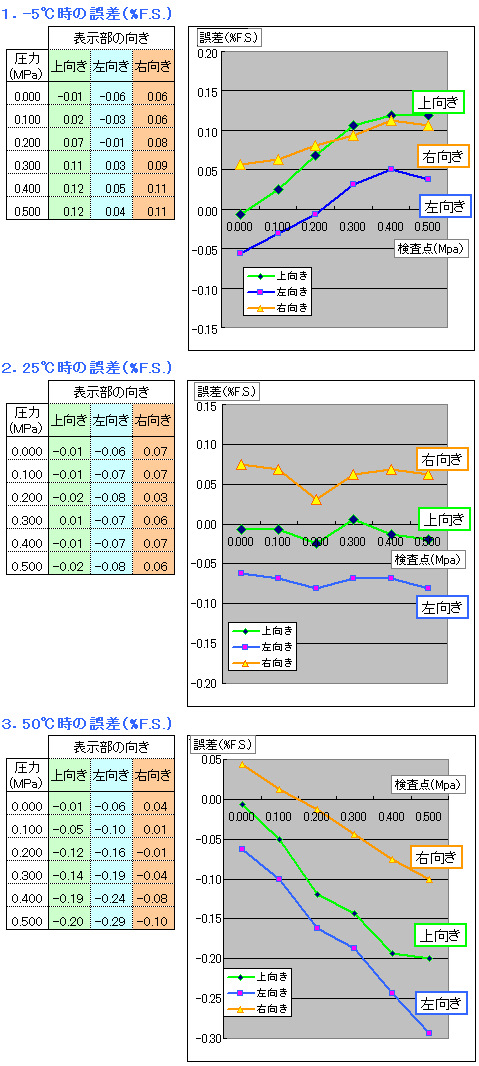

■　測定データとグラフ

※本ページでの結果は一例であり、結果は機種・レンジ等により異なります。

---
