No.84　変動要因を減らして繰り返し時間を測定した結果

■OQシリーズ■
以前、繰り返しの測定回数を考える一つとして、時間を測定する事について取り上げました。その結果、設置場所の温度や電源の電圧の変化などの要因により、測定時間にも影響がでました。
今回はそれら変化の要因を排除して、繰り返し測定したときの結果を紹介します。

１．測定の方法

１．１　測定に用いたタイマー
　・型式　：　PM4S　（パナソニック電工製）
　・設定レンジ　：1s/10s/1min/10min　（4レンジ切り替え）
　　　　　　　　　　　→今回は【10min】に設定して測定します。
　・定格電圧　：　100 ～120V
　・精度(電圧の影響)　：　±1％以内　（定格電圧の85％～110％の変化に対して）
　　※ダイヤルで時間をセットするタイプは、目的値に設定する時に誤差
　　　　（”セット誤差”といいます）がありますが、今回は手順①以降、タイマの
　　　　設定を変更しないので、セット誤差は無視します。
１．２　測定手順
　測定は以下の手順で実施しました。
　①タイマーを【10min】に設定する。
　②タイマーを20℃にした恒温槽の内部に設置する。
　③スイッチを押してタイマーを作動開始し、タイムアップ（ブザーが鳴る）まで
　　　ストップウォッチで時間測定行う。
【 検査点 】
　設定時間　：　10min
　環境温度　：　20℃（固定）
１．３　測定のイメージ

　　　(タイマーの写真はパナソニック電工(株)様のHPより引用)

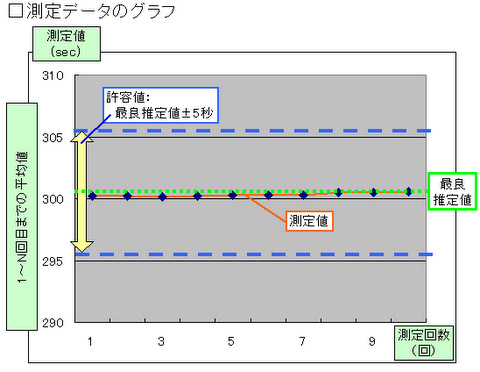

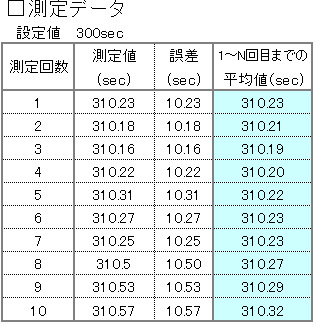

２．測定した結果

---
