No.91温度センサの応答性測定データ（測温抵抗体）

１．温度測定の方法

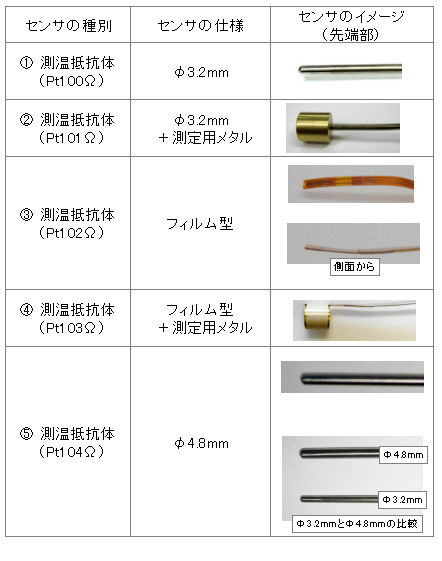

１．１　測定に用いた温度センサ
※今回は測温抵抗体の温度センサを用いて測定をおこないました。
　
１．２　測定条件
測定は以下の条件にて実施しました。
　●恒温槽
　　・型式　　：MC-71
　　・槽内寸法：H：400 × W：400 × D：400 (mm)
　●記録計（温度の測定）
　　・型式　：DR-230（横河電機製）
　●PC（温度データの収集）
　　・データロギングソフトウェアはDAQWORX　DAQ32Plus（横河電機製）
　　　記録計で測定したデータをPCにて収集する。
　●温度センサの設置場所
　　下記の環境１で安定した状態から、環境２にセンサを挿入する。
　　【環境１ ：20℃】
　　　・恒温槽設置室内の温度
　　　・センサ付近の風速はほぼ0m/sec
　　【環境２ ：70.0℃】
　　　・設定値：70.0℃
　　　・恒温槽内の中央付近
　　　・センサ付近の風速は平均0.67m/sec　(0.59～0.76m/sec)

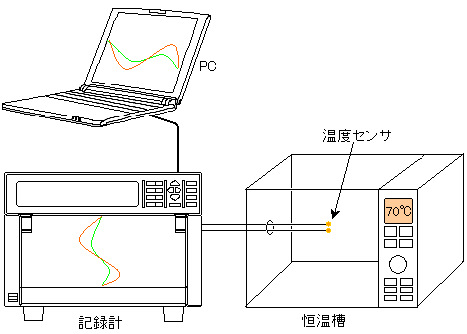

１．３　測定システムのイメージ

２．測定した結果（温度センサの時定数）

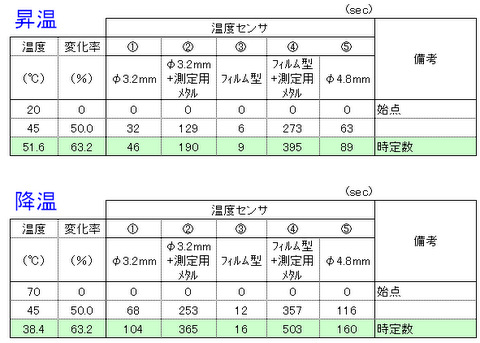

２．１ 上記の条件で測定した結果
各センサにおいて、昇温方向、降温方向それぞれの温度変化は以下のようになりました。

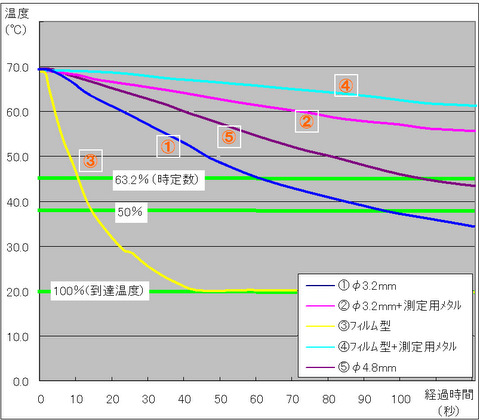

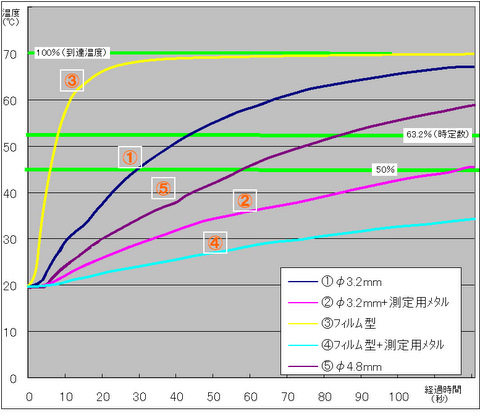

２．２ 測定データのグラフ

---
