No.95 圧縮空気の配管長による流量変化の測定

１．圧縮空気の配管長による流量変化の測定

１．１　今回の実験の構成

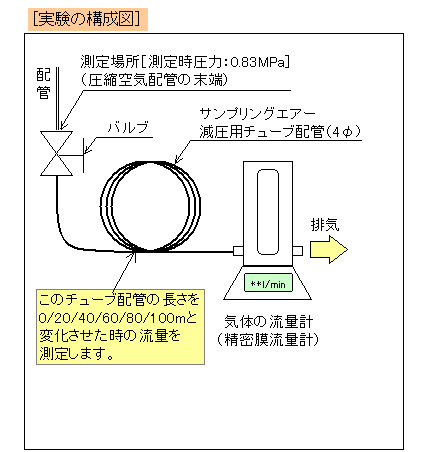

・今回は以下の接続にて測定を行いました。

１．２　測定に用いた測定器
　　●精密膜流量計（気体流量の測定）
　　　・メーカ　：HORIBA.STEC（堀場エステック社製）
　　　・型式　　：SF-2 ：流量の表示器
　　　　　　　　　　VP-4 ：流量の検知部（0.2-10L/minレンジ）
１．３　測定の方法
　測定は以下の方法で実施しました。
　　①圧縮空気配管の末端にバルブを取り付け、構成図のように流量計に配管する。
　　②バルブを少しあけ、最も短い減圧用チューブ配管の状態で、流量計の測定範囲
　　　　内になるように流量を調整する。
　　③バルブの開度を固定し、減圧用チューブ配管（外径4mm/内径2.5mm）を
　　　　0/20/40/60/80/100mと延長し、それぞれの長さでの気体流量を測定する。
　　④収集したデータから、減圧用チューブ配管の長さの違いによる流量の変化を
　　　　確認する。
２．１　測定結果

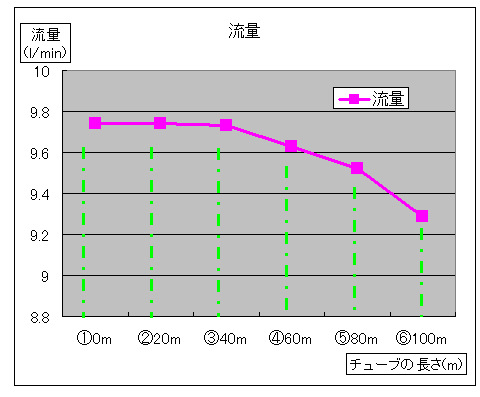

２．２　測定結果のグラフ

---
