No.101　天秤の傾きによる測定値への影響

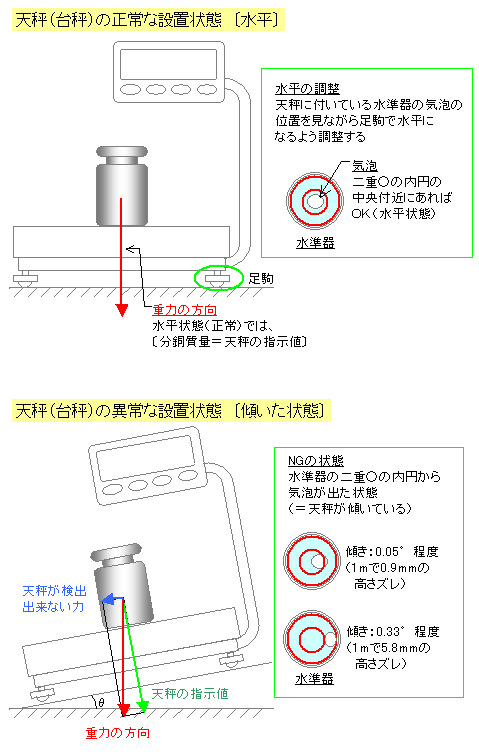

○天秤は、ほんの僅かな傾きでも正確な測定が出来なくなる
　そのため、天秤には水平を確認する水準器と、角度を調整する
　足駒（あしこま）が付いていて、設置時に調整する事になっています。

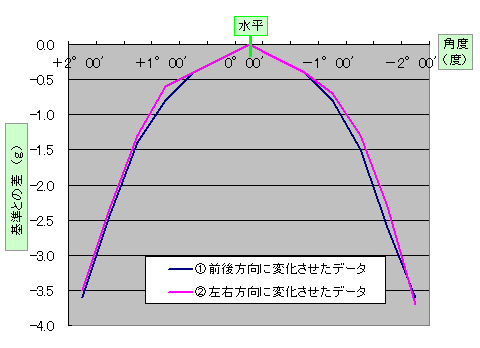

○では、傾きがどの程度、測定値に影響するのか？？
　天秤の傾きを①前後方向と、②左右方向で角度を変えて、
　どの程度影響するのか測定してみました。

１．測定の方法

１．１　今回のテストに用いた測定器
　天秤（台秤）　　　：型式〔GP-20K〕　　エー・アンド・デイ製
　　　　　　　　　　　　　秤量〔0～21kg〕　　最小表示〔0.1g〕
　　　　　　　　　　　　　直線性〔±0.2g〕
　角度計　　　　　　：型式〔A-600〕　　シンワ測定製
　　　　　　　　　　　　　天秤の傾きの測定に使用します。
　分銅　　　　　　　　：10kgの枕形分銅
１．２　測定方法
測定は以下の方法にて実施しました。
①電子天秤を水平に調整する。
②10kgの分銅を載せ、指示値を読み取る。
③角度計を見ながら、前側の足駒で角度を変更する。
④数値を読み取る。
　・・・③④を繰り返す。
⑤一旦水平に調整したあと、左右方向についても同様に
　角度を変更して測定を行う。

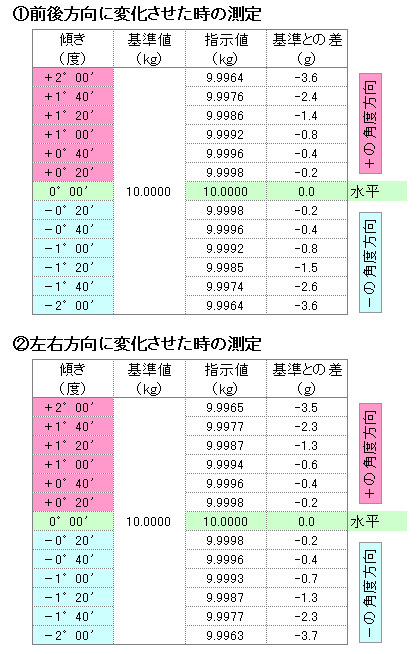

【検査点】
　質量：　10kg
　方向：　前後方向・左右方向
　角度：　＋2°～-2°で、0°20’（0.33°）毎に測定
　

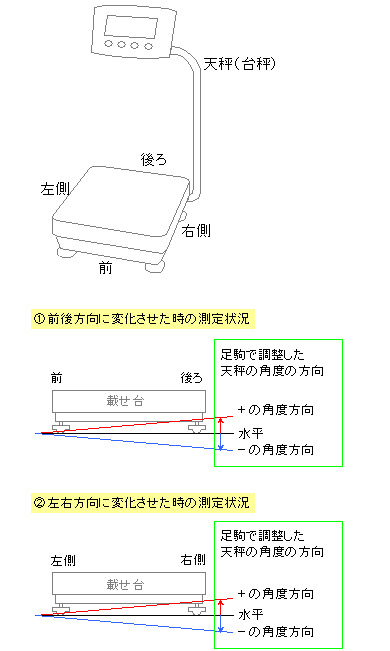

１．３　測定したパターン
