No.102　天秤の傾きによる測定値への影響（使用時の視点から）

以前の記事「HP101　電子天秤の傾きによる、測定値への影響」では、
　天秤は僅かな傾きでも正確な測定ができなくなる。
　　↓
　では、傾きがどの程度数値に影響するのか？
という疑問について、天秤を据付ける（ＩＱ）時の視点で『角度計で角度を』実測しました。
今回は、通常使用している立場での視点で、正しく使用できる状態を『天秤付属の水準器』で確認します。

１． 測定の方法

１．１　今回のテストに用いた測定器
　天秤（台秤）　　　：型式〔GP-20K〕　　エー・アンド・デイ製
　　　　　　　　　　　　　秤量〔0～21kg〕　　最小表示〔0.1g〕
　　　　　　　　　　　　　直線性〔±0.2g〕
　分銅　　　　　　　　：10kgの枕形分銅
１．２　測定方法
測定は以下の方法にて実施しました。
①電子天秤を水準器で水平に調整する。
②10kgの分銅を載せ、指示値を読み取る。
③前側の足駒で天秤の角度を変え、指示値が変化した時の水準器の気泡の
　 位置を確認する。
④一旦水平に調整したあと、左右方向についても同様に角度を変更して確認を
　 行う。
【検査点】　　10kg　　［ 前後・左右方向で角度を変えて測定 ］

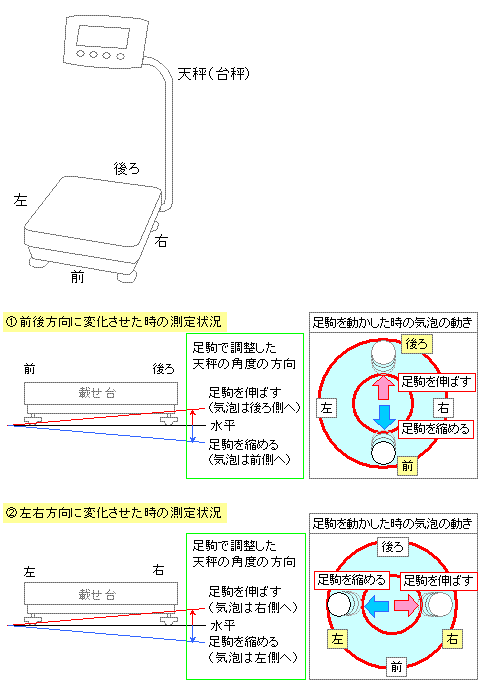

１．３　測定したパターン

２． 測定の結果

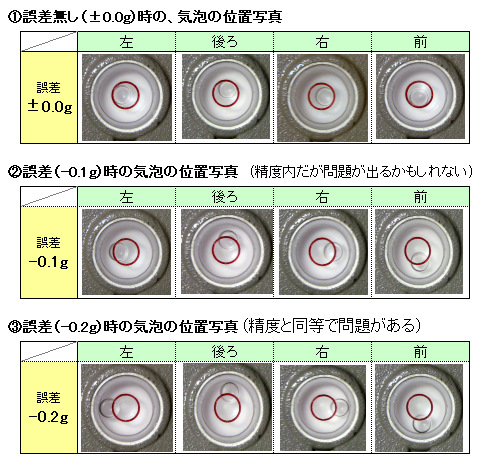

２．１　指示値が変わった(0.1gの増減)時の気泡の位置

□測定結果から、
　・気泡が内円の中にある時、指示値に誤差は出ませんでした。
　・気泡が内円をまたぐ状態では、誤差が-0.1g出ました。
　・気泡が外円に触れる位置だと、誤差が-0.2g出ました。

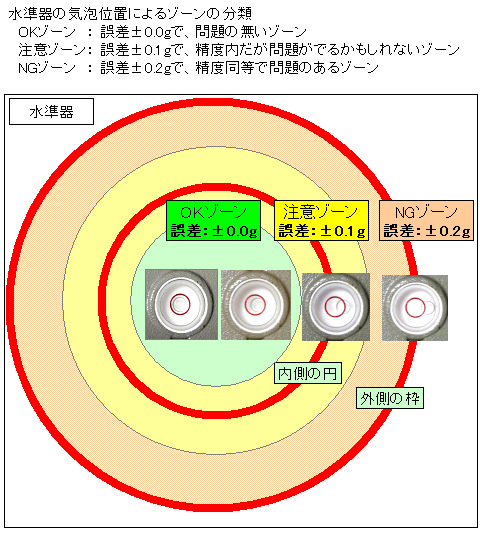

２．２　測定結果から、水準器内の気泡位置をゾーンわけすると

※今回使用した秤では以上のような結果となりました。

---
