No.104　室内への窒素ガス投入による酸素濃度低下の状況

１． 測定の方法

１．１　測定対象の空間
　・8m3の空間　（高さ 2m × 幅 2m × 奥行 2m)
　・外装：鋼板製　　内装：木製
　・屋外設置タイプ、換気口無し
１．２　使用測定器
　・酸素濃度計
　　メーカ　　：新コスモス電機
　　型式　　　：XO-326ALA
　　検知範囲：0～40.0vol%
　　指示精度：±0.3vol%
　・ストップウォッチ　（経過時間計測用）
１．３　使用測定器
　測定は以下の方法にて実施しました。

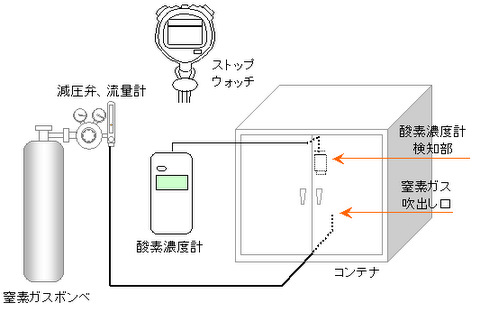

　①コンテナ内に酸素濃度計のセンサ部と、窒素ガスのチューブをセットする
　　　・検知部の高さは1.7m、位置は中央付近
　　　・窒素ガスのチューブ端の高さは0.5m、位置はコンテナ奥
　②作業前の酸素濃度を測定する。
　③コンテナの扉を閉める。
　④コンテナ内に定流量で窒素ガスを投入開始と同時に、
　　　ストップウォッチで時間計測を開始する。
　⑤内部の酸素濃度を連続的に測定し、推移を記録する。
　【検査点】
　　窒素ガスの投入速度　：　5L/min
１．４　測定の状況

２． 測定の結果

■測定結果

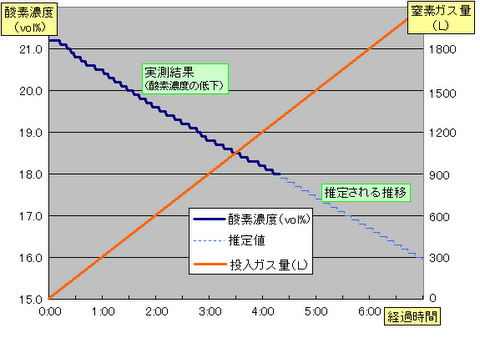

■測定結果のグラフ

今回の測定条件では、252分で-3.2vol%の酸素濃度が低下しました。
空間は8m3(8000l)のため、低下した-3.2vol%の酸素量は256L（8000×3.2%）です。
　今回の窒素ガスの投入量は5l/minです。
　投入量と同量の空気が漏れ出て置換される、と考えると、空気中の窒素と酸素の割合はおおよそ8：2のため、
　5Lの窒素ガス投入→5Lの空気（4Lの窒素、1Lの酸素）が漏れ出る、となります。
　→つまり、1分間に1Lの酸素が排出されます。
今回の測定からは、低下した酸素濃度と、要した時間がおおよそ計算値に近いことがわかりました。
※実際は投入した窒素ガスで酸素濃度が徐々に低下するので、排出される酸素量も低下していきます
※窒素の比重により、測定高さにより差が出る事が考えられます。

---
