No.110　異物除去装置（マグネットバー）の性能変化

■今回は、異物除去装置に使われるマグネットバーの加熱による劣化（磁力の減少）を測定しました。

１． 測定の方法

１．１　測定対象の磁石（仕様）
　・品名　　　　：　マグネットバー（Φ25mm×150mm)
　・内蔵磁石 ：　Φ24mm×20mm　　5個
　・内蔵ヨーク ：　Φ24mm×2mm　　　4個　　・・・磁石と磁石の間に挟むもの　
　・ケース材質：　ステンレス　SUS304
　■使用上限温度：　100℃
１．２　使用測定器
　・ガウスメーター（テスラメーター）
　　メーカ　　：F.W.BELL
　　型式　　　：6010
　・使用プローブ
　　トランスバース型（先端部が平らなタイプ）

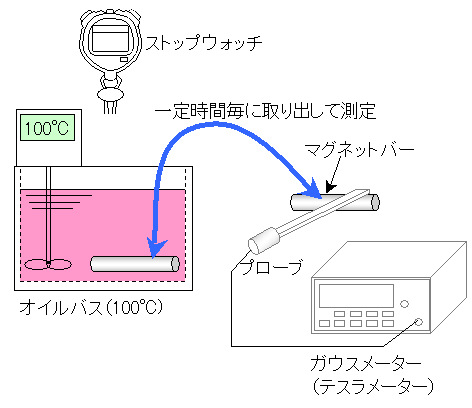

１．３　測定方法
　測定は以下の方法にて実施しました。
　①測定対象の磁石（マグネットバー）の磁力を測定する。
　②マグネットバーを100℃のオイルバス（恒温油槽）に入れ、6時間加熱する。。
　③オイルバスからマグネットバーを取り出し常温にしたあと、磁力を測定する。
　④　上記②③項を繰り返す。
　【検査点】
　　加熱温度　　　：100℃　（マグネットバーの使用上限温度）
　　加熱時間　　　：6時間
　　磁石との距離　　　：0mm　（接触）
１．４　測定の状況

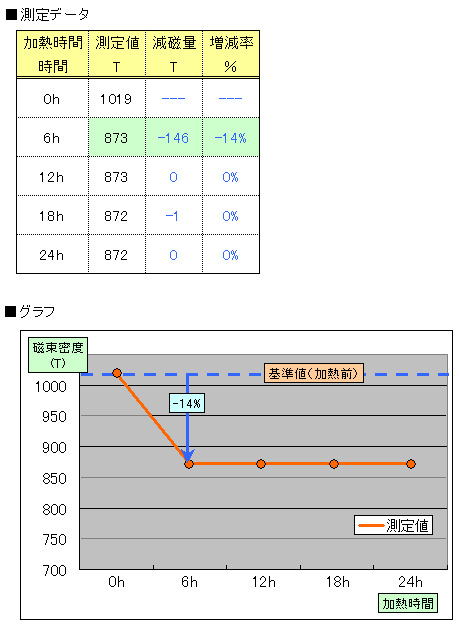

２． 測定の結果

■測定の結果から
　・100℃ 6時間の加熱により、14％もの磁力が低下しました。
　・その後同様の温度、時間で加熱しましたが、数値変化は殆どありませんでした。

---
