No.111 異物除去装置(マグネットバー)の自動的な性能測定
今回は、自動的に測定するツールを用いて、異物除去装置に使われるマグネットバーの磁力(磁束密度)を測定します。
1. 測定の方法
1.1 自動的に測定するツール
・システム名 : Maguメジャー
・最大測定サイズ : 700mm
・最小移動量 : 0.1mm
・システム概要:X-Yの2軸で高精度に位置決め、走査可能な装置
1.2 測定対象の磁石(仕様)
・品名 : マグネットバー(Φ25mm×150mm)
・内蔵磁石 : Φ24mm×20mm 5個
・内蔵ヨーク : Φ24mm×2mm 4個 ・・・磁石と磁石の間に挟むもの
・ケース材質: ステンレス SUS304
1.3 使用測定器
・ガウスメーター(テスラメーター)
メーカ :F.W.BELL
型式 :6010
・使用プローブ
トランスバース型(先端部が平らなタイプ)
1.4 測定方法
測定は以下の方法にて実施しました。
①自動走査装置(Maguメジャー)にガウスメーターのプローブを取り付ける。
②ガウスメーター、データ収集部(PC、記録計)等を接続する。
③Maguメジャーの走査速度を[0.2mm/sec]に設定し、走査させる。
④ ③項の走査を5回繰り返す。
【検査点】
走査速度 : 0.2mm/sec
磁石との距離 : 0mm (接触)
繰り返し回数 : 5回
1.5 測定の状況

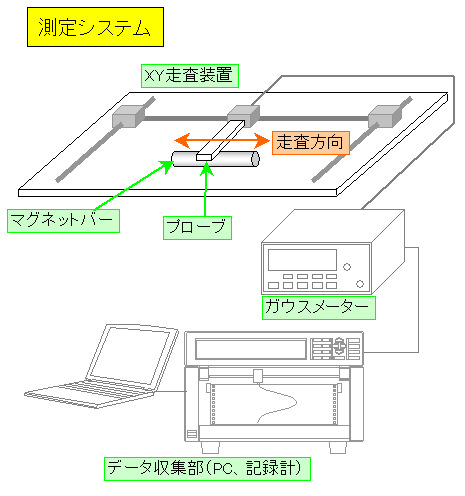

■各機器の接続イメージ

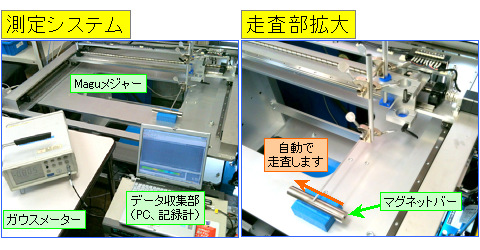

■測定時の状態(写真)
2. 測定の結果

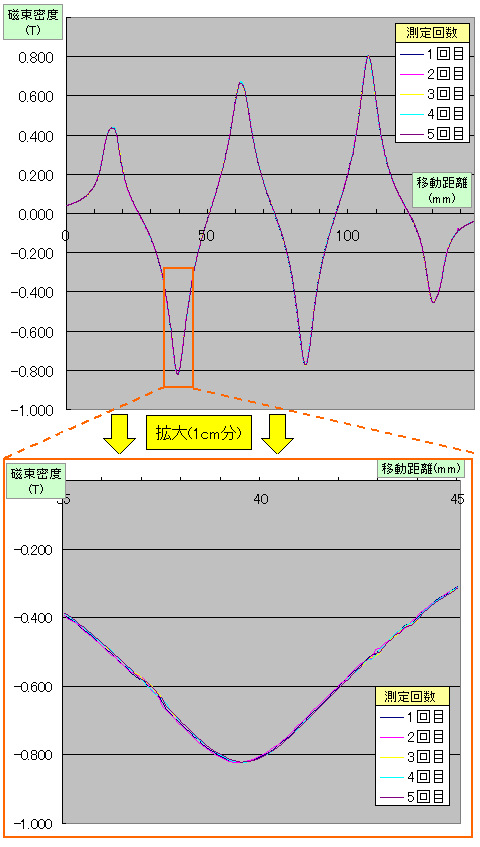

■以下のグラフの線は1本に見えますが、5回繰り返したデータを重ねたものです。
■測定の結果から
・繰り返しの実施でも高い再現性が得られました。
・表面磁力の強さと位置を特定することができます。
※現在、本装置による測定は受け付けておりません。
