No.129　温度計の挿入長による表示温度の差（測温抵抗体タイプ）

１．測定の概要

携帯型（ポータブル）タイプの温度計の温度センサーを、恒温水槽内に浸す長さ（挿入長）を変化させたときに、指示値がどのように変化するかを確認します。
１．１　測定対象
　□温度計（測温抵抗体タイプ）
　　・型式　　　　　：　0563 9501　（Testo GmbH製）
　　・測定範囲　　：　-200～600℃
　　・精度　　　　　： ±0.2℃　（-50～100℃）
　　・温度センサーは、φ1.4mmの先細型

　※測温抵抗体温度センサーの構造

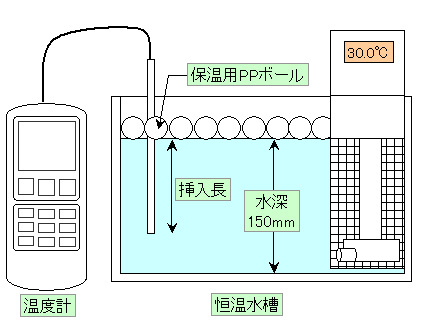

１．２　測定の方法
　①恒温水槽にPPボールを浮かべる。
　　（槽表面からの放熱を防止し、槽内温度を均一にする）
　②恒温水槽の温度を30℃に設定して運転を開始する。
　③恒温水槽の温度が安定したら、温度計の温度センサーを水面から10mm挿入し、
　　　温度を読み取る。
　④同様に温度センサーを10mmおきに挿入し、温度を読み取る。
　

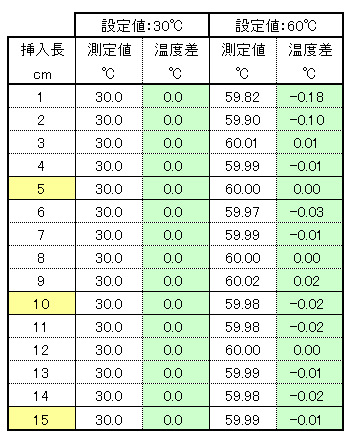

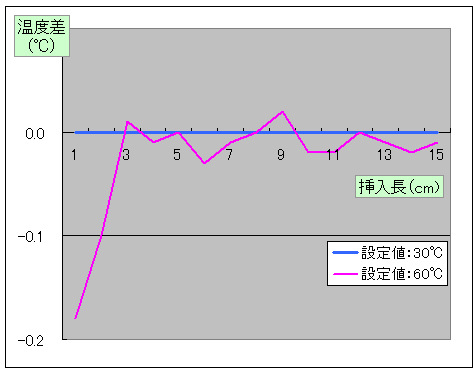

　【検査項目】
　　設定する温度： 30℃ / 60℃
　　測定する挿入長： 10mm～150mm　（10mmおき）
１．４　測定の状況
