No.135　圧縮空気の品質測定用機器内の付着（油分量）

１． 測定の概要

圧縮空気の品質測定に使用する機器内に、結構汚れた（濃度が高い）圧縮空気を

通気した場合に、どれぐらいの汚れが残留するかを確認します。
１．１　測定対象
　　□圧縮空気の品質測定セット（油分量）
　　　〔使用する検知管〕
　　　　・メーカ　　光明理化学工業
　　　　・測定範囲　0.3～5mg/m3　（油分量）
　　　　・型式　　　602SP
１．２　測定の方法
<汚れた圧縮空気の油分量の測定>
　①コンプレッサーに圧縮空気の品質測定セットを設置する。
　②測定セットに検知管を取り付け、規定圧力・時間で通気を行う。
　③規定時間が経過したら検知管を取り外し、数値を読み取る。　
　　油分により検知管が黄色→淡い水色に変色するので、その境界を読み取ります。
　　（２．項写真A）
<直後に清浄なガスを通気した時の油分量の測定>
　④次に、窒素ボンベに測定セットと検知管を取り付け、規定圧力・時間で通気を行う。
　⑤規定時間が経過したら検知管を取り外し、数値を読み取る。（２．項写真B）
　　
　【検査項目】
　　測定する項目　：　油分量
１．３　測定のイメージ

２． 測定の結果

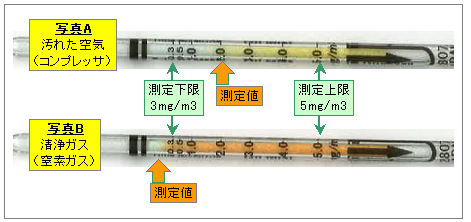

　コンプレッサでの測定（写真A)後、窒素ガスのボンベに接続して測定した結果（写真B)は以下のようになりました。

※検知管の測定下限（0.3mg/m3)以下ですが、わずかに変色がみられ、
　　油分が検出されました。
