No.145　装置で温度計のセンサを取付けたまま校正する方法の検証（熱電対センサ使用）

１． 測定の概要

装置で温度計を取付けたまま、基準となるセンサを近接させて校正する方法を検証します。
このページでは、熱電対センサを用いる場合について記載します。
１．１　確認対象
　　タイプの異なる2種類のセンサを準備しました。

　　
１．２　測定の方法
　①温度センサを記録計に接続する。
　②恒温槽を50℃に設定し、運転する。
　③恒温槽の温度が安定したら、温度センサを恒温槽に挿入し、温度の変化を測定する。
　　
　【検査項目】
　　測定する温度　：　50℃（恒温槽）、15℃（室温）
　　データ収集間隔：　2秒
　　シース熱電対2本、被覆熱電対2本、及びシース熱電対と被覆熱電対を比較します。

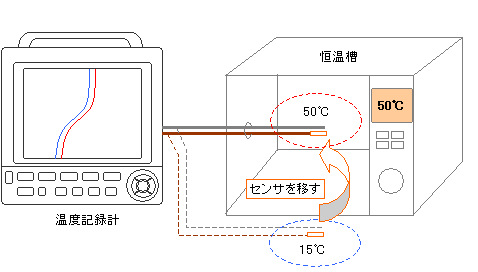

１．３　測定のイメージ

２． 測定の結果

測定結果をグラフにすると、それぞれ以下のようになります。

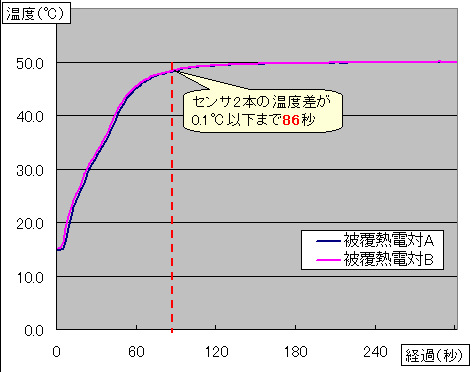

①被覆熱電対　2本の比較

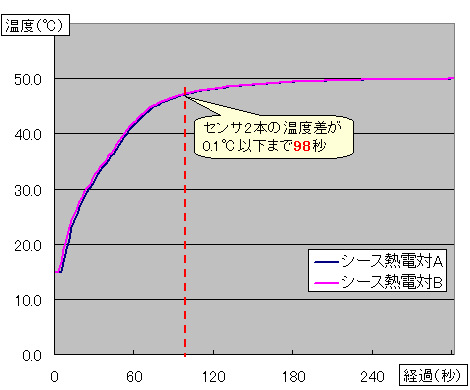

②シース熱電対　2本の比較

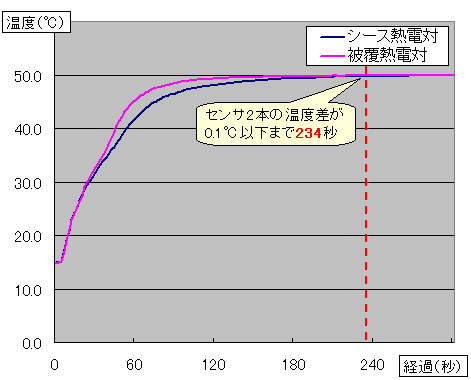

③シース熱電対、被覆熱電対の比較

今回準備したセンサでは、種類の異なるセンサを用いた場合、温度差がなくなるまで時間がかかることが分かりました。
