HP155　電気ホットプレートの表面温度分布測定の考察

概要

　　□ 当社は、さまざまな設備の検証の一環として、温度を連続的に・複数の点で測定する作業を
　　　実施しています。
　　　今回は、ホットプレートの表面温度を測定するための、当社なりの工夫とデータについてお伝えします。
　１．　確認対象
　　□使用した温度センサ
　　　フィルム型測温抵抗体
　　□実験に使用したホットプレート
　　　HHP-401（井内盛栄堂製）
　　　ホットプレートのサイズ：W250×D150(mm)
　　　温度設定範囲　：40～400℃　（今回は200℃で実験しました）
　　　温度調節精度　：±0.3%f.s.+1digit
　２．　測定の方法
　①温度センサを耐熱テープ（ガラス繊維系）で固定
　②ホットプレートを200℃に設定して運転
　③温度が安定したら、数値を読み取り　（結果表のNo.1）
　④センサとホットプレート間にシリコングリスを塗布、その上からテープで固定
　　　⇒温度が安定したら数値を読み取り（結果表のNo.2)
　⑤センサの上に、カバーを載せる
　　　⇒温度が安定したら数値を読み取り（結果表のNo.3)
　⑥センサの上に、おもりとして手元にあった、硬さ基準片を載せる
　　　⇒温度が安定したら数値を読み取り（結果表のNo.4)
　⑦センサの上に、おもりとして手元にあった、ブロックゲージ(23.5mm)を載せる
　　　⇒温度が安定したら数値を読み取り（結果表のNo.5)
　　

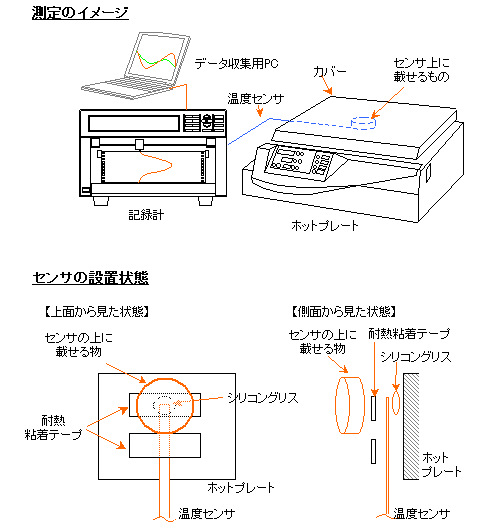

　３．　測定のイメージ
測定の状況は以下の通りです。

４．測定の結果
