HP156　電気ホットプレートの表面温度分布測定の実際

概要

　　□ 当社は、さまざまな設備の検証の一環として、温度を連続的に・複数の点で
　　　測定する作業を実施しています。
　　　今回は、ホットプレートの表面温度を測定するための、当社なりの工夫と
　　　データについてお伝えします。
　１．　確認対象
　　□使用した温度センサ
　　　熱電対（Type T、先端露出タイプ）　×　5本
　　□実験に使用したホットプレート
　　　HHP-401（井内盛栄堂製）
　　　ホットプレートのサイズ：W250×D150(mm)
　　　温度設定範囲　：40～400℃　（今回は200℃で実験しました）
　　　温度調節精度　：±0.3%f.s.+1digit
　２．　測定の方法

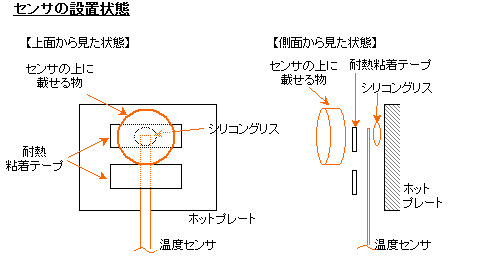

　①温度センサの先端にシリコングリスを塗布し、耐熱テープ（ガラス繊維系）で固定
　②ホットプレートを200℃に設定して運転
　③温度が安定したら、数値を読み取る　（結果表の1行目）
　④センサの上に、カバーを載せる
　　　⇒温度が安定したら数値を読み取り（結果表の2行目)
　⑤センサの上に、おもりとして手元にあった、硬さ基準片を載せる
　　　⇒温度が安定したら数値を読み取り（結果表の3行目)
　　

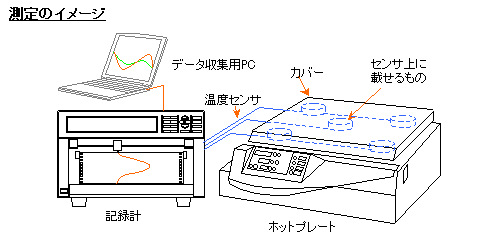

　３．　測定のイメージ

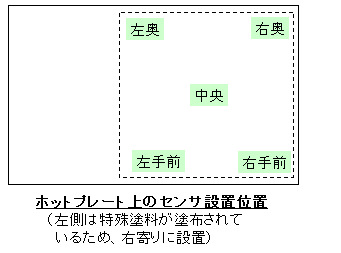

測定の状況は以下の通りです。



４．測定の結果

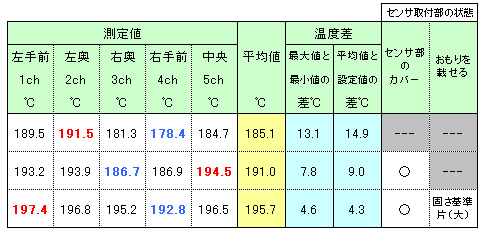

各パタンで測定した結果は以下のようになりました。

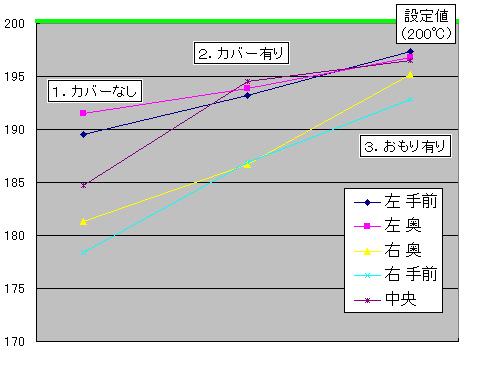

上表をグラフにすると、以下のようになります。

・結果から、ホットプレートに周囲温度・気流の影響を除くためのカバーや、
　熱接触を良くするためのおもりの処置をしていくことにより、
　①各点での温度のばらつき、
　②設定温度との差、
が少なくなることがわかります。
