HP159 温湿度ロガーのデータ保存時刻の検証（内部クロックの正確さ）

概要

□ 当社は、さまざまな設備の検証の一環として、温度/湿度を連続的に、複数の点で
　　測定する作業を実施しています。
　　作業に、各種データを計測・保存する「データロガー」を複数台使って解析する場合、
　　同じ時刻のデータを比較することが重要になります。
　　今回は各種データを計測・保存する「データロガー」のデータの保存時刻の正しさに
　　影響するクロックの精度を、常温と、低温/高温のそれぞれの状態で確認します。
　１．　確認対象
　　□使用したデータロガー
　　　温湿度データロガー　（T&D社製　RTR-52A)
　　　・・・温湿度のデータを任意の時間間隔で8000個収集できる計器です。
　　　　　　例えば、1分間隔の測定なら5.5日間、60分間隔の測定なら約11ヶ月の
　　　　　　　　　　　　温湿度測定データが収集できます。
　　□使用した標準器　
　　　ストップウォッチ校正器　（三生電子製　SS-406/M-2K)
　　　・・・ストップウォッチなど機器内部のクロックを、機器を分解することなく外部から
　　　　　計測し、誤差を表示できる計器です。
　２．　測定の方法
　①データロガー及びストップウォッチ校正器の電源を投入する。
　②データロガーを25℃の恒温槽に入れる。
　③データロガーを恒温槽から取り出し、速やかにストップウォッチ校正器のセンシング部に
　　　設置する。
　④表示される誤差（一日当たりの誤差量）を読み取る。
　⑤恒温槽の温度設定値を変更して同様に測定を行う。
　□測定した温度（恒温槽の設定値）
　　10℃/25℃/40℃　の3点
３．測定の結果

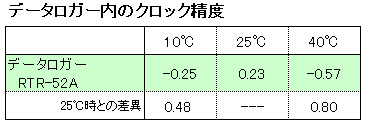

各温度で測定した結果は以下のようになりました。

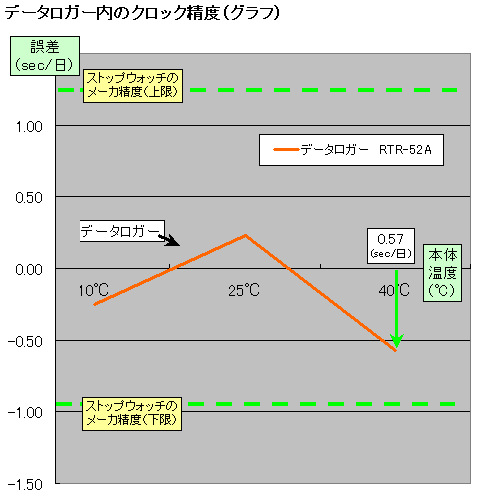

上表をグラフにすると、以下のようになります。

□結果から、今回はデータロガー1台のみの確認でしたが、
　・25℃がもっとも誤差が少ないが、低温（10℃）、高温（40℃）でも±1秒内に入っている
　・一般的なストップウォッチ（精度±1sec/日程度）と同じくらいの誤差範囲に入っている
　ことが分かりました。
