HP165　電子天秤の傾きによる指示値の影響

概要

□以前「わずかな傾きが電子天秤の誤差になります」というテーマで実験をしました。
　メルマガ読者の方から「水準の移動後にキャリブレーションを行い、その結果を
　記載していただくほうが良いと思う」と問い合わせを頂きました。
　※ここでの「キャリブレーション」は、
　　基準となるものを用い、機器の表示値を修正する意味合いです。
　　（例えば、基準の分銅を使って、電子天秤の目盛り付け（修正）を行う）
　そこで、今回は、電子天秤の水準（傾き）を変えた後、キャリブレーションを実施しない
　場合と、した場合の違いを調べてみます。
　１．　確認対象
　　□対象とした天秤
　　・型式：GP-20K　（エー・アンド・デイ社製）
　　　秤量　 〔0～21kg〕　最小表示〔0.1kg〕
　　　直線性〔±0.2g〕
　　・分銅　　：5kg/10kg
　２．　測定の方法
□【天秤を傾けたあと、キャリブレーションをしない場合】
　①天秤を水平に調整し、キャリブレーションする。
　②分銅を載せ指示値を読み取り、分銅の質量との差異を求める。
　③天秤の水準器の気泡が内円に接するよう、足コマを動かし傾ける。
　④分銅を載せ、指示値を読み取る。
　⑤さらに水準器の気泡が『内円を跨ぐ状態』　『外円に接触する状態』に傾け
　　それぞれで②同様分銅を載せて指示値を読み取る。
□【天秤傾けたあと、キャリブレーションをする場合】
　①～⑤同様に傾けて分銅を載せるが、傾きを変えた後それぞれでキャリブレーションを行う。
　□測定した内容
　　天秤への荷重　0/5/10（kg）
　　天秤の傾斜　　　4パタン
　　キャリブレーション　　『水平時に1回のみ』『各傾きで行う』の2種
３．測定の結果

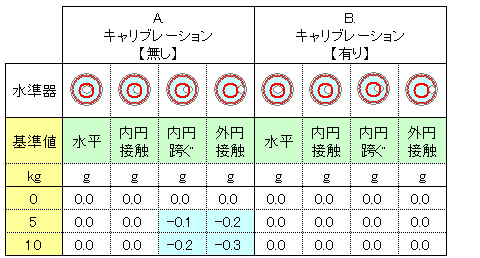

測定した結果は以下のようになりました。

上表をグラフにすると、以下のようになります。

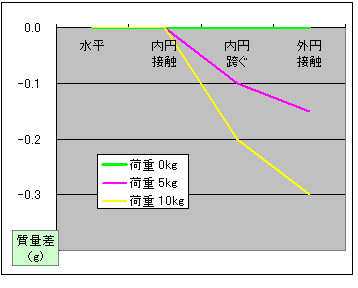

□各傾きでキャリブレーションしない場合（水平時に1回のみ）

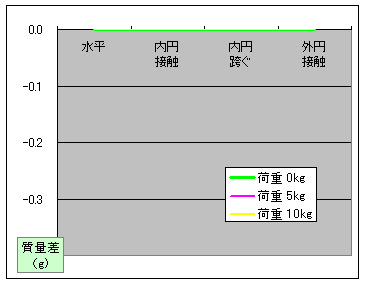

□各傾きでキャリブレーションした場合

□今回の測定では、傾けた後キャリブレーションを行った場合、誤差が出ない結果となりました。
