HP172　センサの違いによる微量液体中の温度測定結果の差

概要

様々な状況の温度を測定してきましたが、
今回は、微量液体中の温度を種類の異なる温度センサで測定し、結果を確認しました。
　１．　確認対象
　　□対象とした温度センサ　（種別と仕様）
　　　①測温抵抗体　0.5Φ
　　　②測温抵抗体　3.2Φ
　　　③T熱電対　先端露出
　　■微量液体
　　　0.2ml
　　　　・・・検査・研究等で使用される96個のくぼみ（ウェル）があるマイクロプレート
　２．　測定の方法
　①恒温槽（液槽）を30℃に設定し、昇温する。
　②マイクロプレートを液槽に設置する。プレートのウェル（くぼみ）に水を入れる。
　③対象の温度センサをウェルに挿入する。
　④標準温度計を、対象の温度センサ先端に近接させて設置する。
　　　標準温度計のセンサは出来るだけ恒温槽に浸るよう、斜めに挿入する。
　④測定値が安定したら、測定値を読み取る。
　⑤温度を変えて同様に測定を行う。
　
　□測定した内容
　　恒温槽（液槽）設定温度 ： 30/50/70/90℃

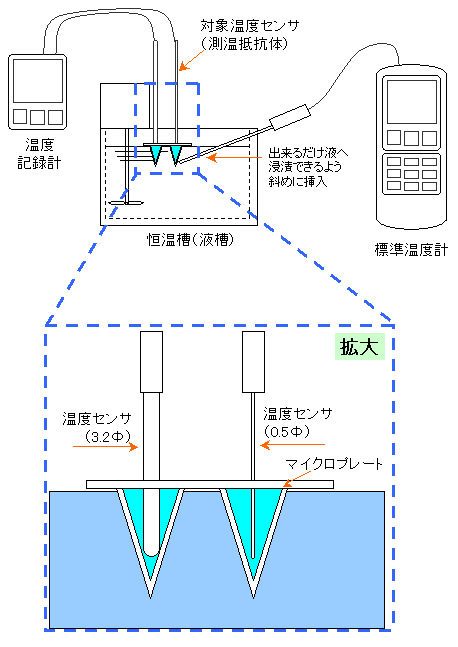

□測定のイメージ

３．測定の結果

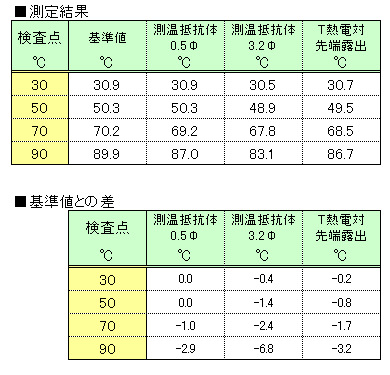

測定した結果は以下のようになりました。

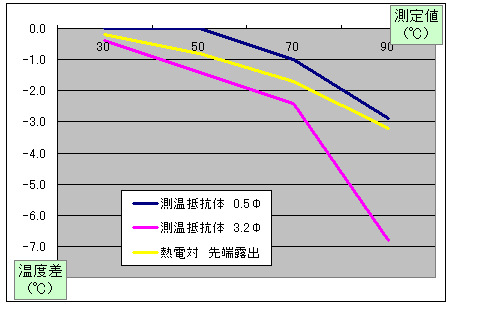

上表をグラフにすると、以下のようになります。
