HP173　センサの違いによる微量液体中の温度測定結果の差(フタ有)

概要

前回は、微量液体中の温度を種類の異なる温度センサで測定し、結果を確認しました。
液体上面からの放熱の影響が大きそうであったので、今回はフタを取付けて測定してみます。
　１．　確認対象
　　□対象とした温度センサ　（種別と仕様）　・・・前回の実験と同じ
　　　①測温抵抗体　0.5Φ
　　　②測温抵抗体　3.2Φ
　　　③T熱電対　先端露出
　　■微量液体
　　　0.2ml
　　　　・・・検査・研究等で使用される96個のくぼみ（ウェル）があるマイクロプレート
　２．　測定の方法
　①恒温槽（液槽）を30℃に設定し、昇温する。
　②マイクロプレートを液槽に設置する。プレートのウェル（くぼみ）に水を入れる。
　③マイクロプレートの上にフタをするように板（プラダン）を取付ける。
　④対象の温度センサをウェルに挿入する。
　⑤標準温度計を、対象の温度センサ先端に近接させて設置する。
　　　標準温度計のセンサは出来るだけ恒温槽に浸るよう、斜めに挿入する。
　⑥測定値が安定したら、測定値を読み取る。
　⑦温度を変えて同様に測定を行う。
　
　□測定した内容
　　恒温槽（液槽）設定温度 ： 30/50/70/90℃

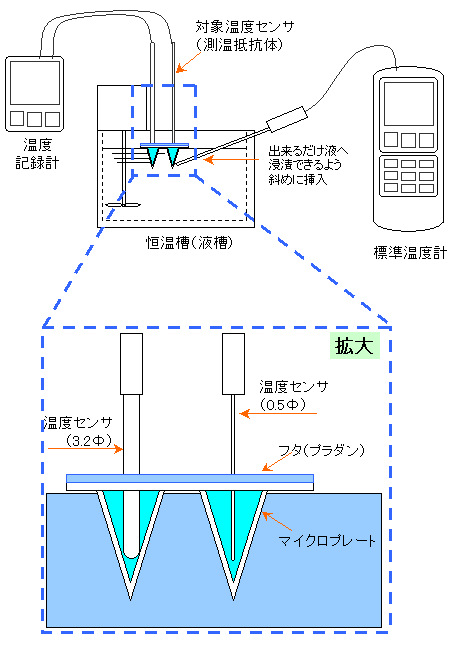

□測定のイメージ

３．測定の結果

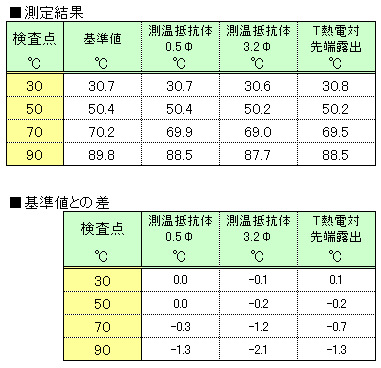

測定した結果は以下のようになりました。

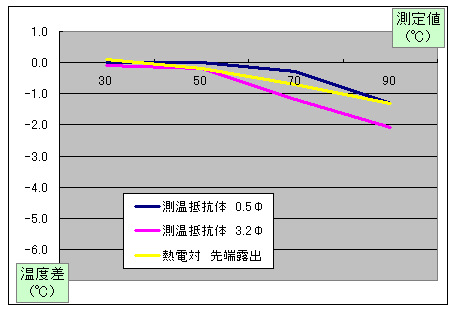

上表をグラフにすると、以下のようになります。
