HP176　アルミブロック恒温糟の品温分布（四隅の温度を調べました。）

概要

比較的小容量の液体・培地などを加温する際に用いるアルミブロック恒温槽使用時の
位置による温度のバラつきについて測定してみました。
　１．　確認対象
　　□対象としたアルミブロック恒温槽の概要
　　　・1.5mlチューブ用アルミブロック
　　　・温度調節精度　0.1～0.2℃
　　　・温度調節範囲　0～105℃
　　■被加熱物
　　　1.5ml　キャップ付きチューブ
　　　（中に1mlの水を投入）
　
　２．　測定の方法
　①アルミブロック恒温槽を『37℃』に設定し、昇温する。
　②被加熱物をアルミブロック恒温槽に設置する。
　　　（測定位置は、アルミブロックの中央と四隅）
　③測定値が安定したら、測定値を読み取る。
　④温度を変えて同様に測定を行う。
　
　□測定した内容
　　設定温度 ： 37/50/60℃

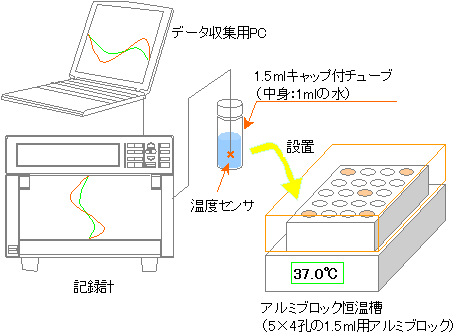

□測定のイメージ

センサの設置位置は下図のとおり。

３．測定の結果

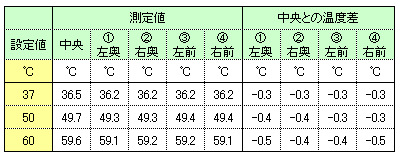

測定した結果は以下のようになりました。

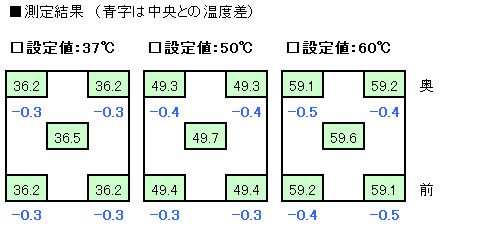

上表を図にすると、以下のようになります。
