HP188 圧力容器内の温度分布測定用センサの工夫の効果

概要

内部を飽和蒸気で高温高圧にして器具などを滅菌するオートクレーブですが、
滅菌に必要な温度を維持しているか、実際に各部の温度を測定（温度分布測定）して
確認することがあります。
運転時に内部が加圧状態になるため、測定には圧力漏れを防ぐ工夫がされた
センサを使います。この工夫の効果（圧力漏れの程度）を今回は確認します。
　１．　確認対象
　・オートクレーブの温度分布測定用センサ
　　・今回は12点測定可能なセンサを使ってテストします。

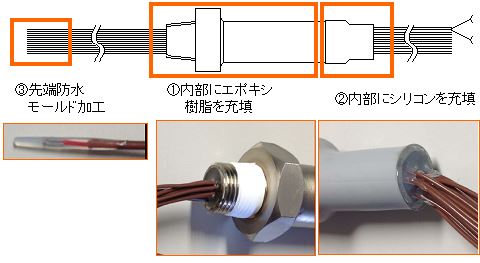

　■センサのイメージ　

　２．　測定の方法
　① オートクレーブの温度分布測定用センサを圧力容器に取り付ける。
　② 圧力計で指示を見ながら、加圧ポンプで0.2MPaまで加圧する。
　③ ストップウォッチで時間測定を行い、1分おきに30分間の圧力推移を確認する。
　④ 次に、温度分布用測定センサの先端付近を5本切断する。
　　　（センサ先端部シールがない状態のセンサを5本作る）
　⑤ ②③同様に、0.2MPaに加圧し、1分おきの圧力推移を確認する。
　
　□測定した内容
　　0.2MPaに加圧後、1分おきに30分間測定
　　圧力容器は円筒形（φ108mm、L=200mm程度）

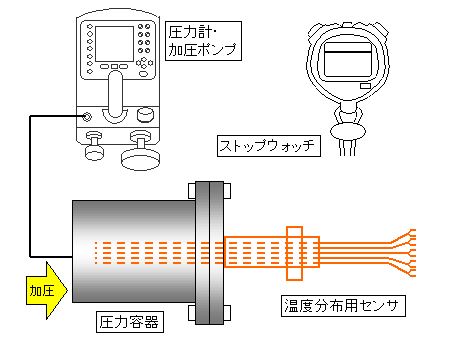

□測定のイメージ

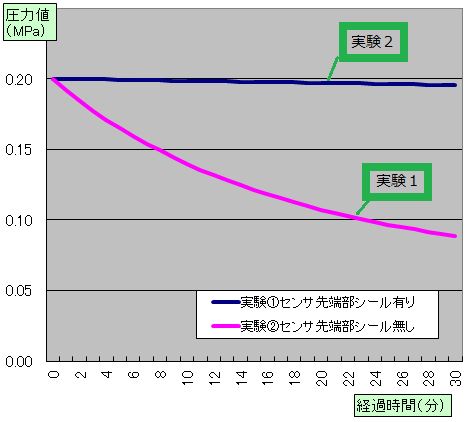

３．測定の結果
測定した結果は以下のようになりました。
