HP189　室温センサの保護パイプの有無による違い

概要

保管庫や倉庫の温度制御・記録のために設置されている温度センサには、
保護パイプがついているものもあれば、剥き出しのものもあります。
今回は、保管庫や倉庫で使用されることが多い、温度センサの保護パイプの
温度への影響について測定してみます。
１．　確認対象
　・保護パイプの有無・種類を変えた温度センサ　3本
　　（φ3.2mmの測温抵抗体×3本）

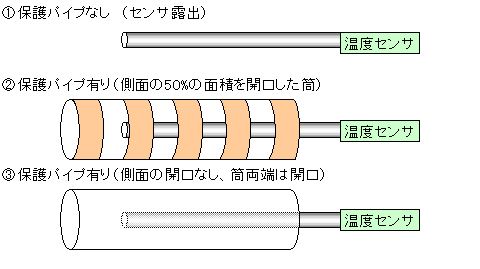

　■センサのイメージ　

　２．　測定の方法
　① 室内（暖房運転中）に温度センサを設置する。
　②連続的に温度を測定し、推移を確認する。
　
　□測定した内容
　　・温度センサ　3種類
　　・測定周期2秒で1時間測定
　　・測定場所の気流（風速）は、0.10～0.14m/sec
　　
３．測定の結果

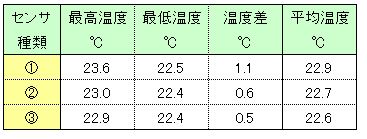

測定した結果は以下のようになりました。

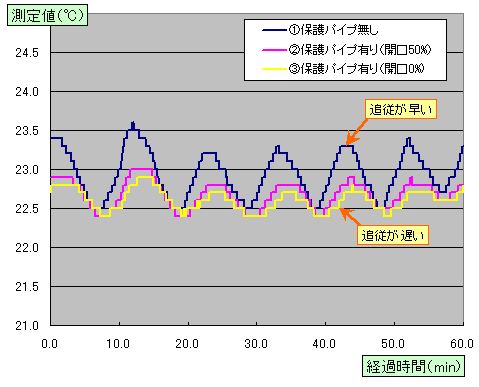

連続測定データをグラフにすると以下のようになります。
