第243号 圧縮空気中の水分量測定の実際

圧縮空気中の水分測定には、２つの方法があります。

ご存じのように、圧縮空気中の水分測定には「水分に反応する薬剤を使う方法」と「露点計で露点温度を測定する方法」があります。
１．水分に反応する薬剤を使う方法

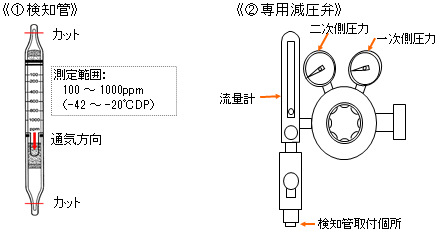

　(1) 水分に反応する薬剤の入ったガラス管状の検知管①に
　(2) 専用減圧弁②を用いて圧縮空気を通気して
　(3) 薬剤が黄色から青緑色に変化する境目を読み取り
　(4) 圧縮空気中の水分量とする。
　　　（この測定方法を、当社では「圧縮空気中の水分測定」と呼んでいます。）

２．露点計を使った方法

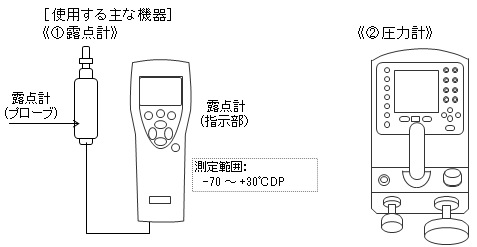

　(1) 空気に含まれる水蒸気の量を表す露点を露点計①で測定する。
　(2) また、圧力が下がると露点温度も下降するため圧力②も測定する。
　　　（補正の為）
　(3) 測定した露点温度を測定圧力で補正して、圧縮空気の露点温度を求める。
　　　（この測定方法を、当社では「圧縮空気中の露点温度測定」と
　　　　呼んでいます。）

実際に、２つの方法で水分量を測定しました。

　>> 当社独自のやり方でコンプレッサーの圧縮空気を実際に測定しました。

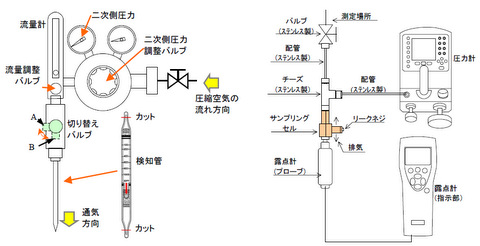

［検知管と露点計の仕様］
　１．検知管
　　メーカ　：光明理化学工業株式会社
　　型式　 ：603SP2
　　レンジ ：　100-1000ppm　（≒-42～-20℃DP)
　　Lot No.603044
　　0.1MPa、3L/minで1分間通気し、変色個所の数値を読み取り
　２．露点計
　　メーカ　：ヴァイサラ
　　型式　　：DM70
　　レンジ　：-70～+30℃DP
［測定の結果］
□大気圧時の露点温度に換算した値

■ 各々の機器の測定範囲内では、ほぼ同じ値になりました。
※ 但し、上記の実験は、あくまで一例で、種々の条件により計測値は異なります。

圧縮空気の水分量測定は、露点計を使うのがベスト！

　どちらの測定の仕方を選んだらよいか、測定の条件から考えてみました。
　□初めて、水分量を測定する時
　　　水分量が多いと、水分が測定器の配管内部に入り込んで測定器を汚す
　　　可能性があるため、まずは、汚れても良い「検知管」を使って大まかな
　　　水分量を把握すると安心です。
　□定期的な水分量の測定では
　　　圧縮空気の水分量が概ね分かっており、測定器を汚すことは無いので
　　　「露点計」で精度良く測定する。
　□極めて水分量が低い圧縮空気の測定では
　　　「検知管」の測定範囲を外れるため、「露点計」で無いと測定できません。
※結論としては
　　初めて測定する時以外では、露点計と圧力計を使うと良いと考えます。
　■当社は、
　　この様な実験の方法や測定データ等のノウハウで、どんな環境に
　　おいても、お客様に満足して頂ける作業をお届けする努力を
　　続けています。

---
