第256号 低温フリーザーの扉開閉時の庫内温度変化（無負荷時）を測定しました。

　——————————————————————
扉の開放時間は、どれぐらいまで大丈夫か知りたい！
　——————————————————————
　>> 実験に使った低温フリーザーは、バイオや医療業界で、遺伝子研究や生物
　　　学的製剤の保存に使われるものです。
　　　□ この低温フリーザーを現場で使用される人は
　　　　　保存対象に影響しない扉の開閉時間を知りたいと考えます。
　　　■ そこで、今回は、この低温フリーザーの無負荷状態（庫内に保管物を
　　　　　入れない状態）で扉を開閉したときの庫内の温度変化を測定しました
　　　　　のでご紹介します。
　——————————————————————
「庫内１４ヶ所と本体付近（室温）」と多くのポイントをモニタリングしました。
　——————————————————————
　>> 実験のやり方は

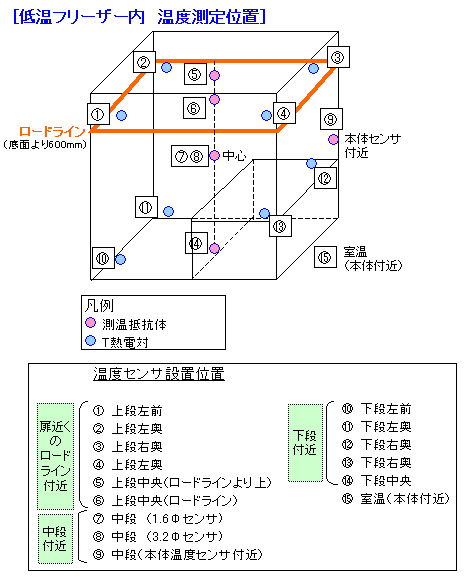

　1.庫内１４ヶ所（ロードライン付近：６ヶ所、中央付近：３ヶ所、底部
　　付近：５ヶ所）と本体付近（室温）に温度センサを取り付ける
　2.低温フリーザーの操作部（デジタルコントローラー）を”－８５℃”に
　　設定する
　3.庫内温度が安定することを”データ収集用PC”で確認する

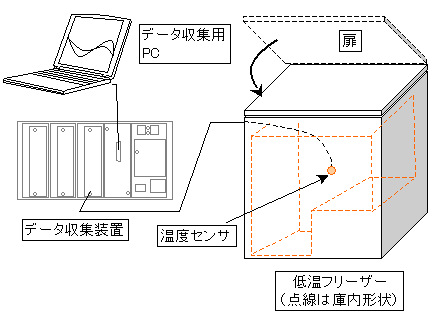

［使用測定器の仕様］
　①データ収集装置
　　メーカ　：　横河電機
　　型式　　：　DA100
　②温度センサ
　　センサ⑤～⑦,⑨,⑭　：　シース測温抵抗体 Φ1.6　クラスA
　　センサ⑧　　　　　　　　：　シース測温抵抗体 Φ3.2　クラスB
　　センサ①～④,⑩～⑬,⑮　：　テフロン被覆T熱電対　クラス1
　——————————————————————
まず、安定状態から３分間開放→やはりロードライン（積荷限界線）付近が
　最も上昇しました。
　——————————————————————
　>> この実験は、庫内温度が安定したことを確認後、扉を開放し、３分後に
　　　扉を閉めました。

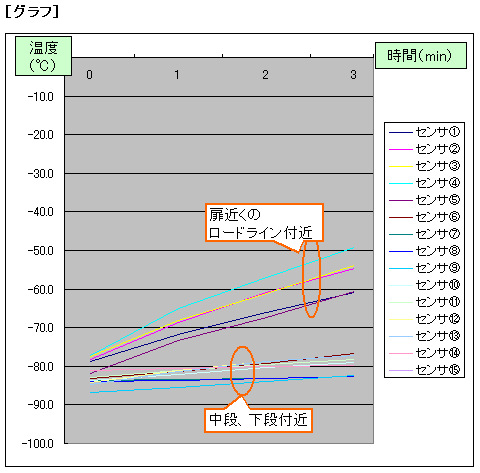

　　　この開放状態の３分間の温度変化に注目しました。


■ 実験結果から
　・ロードラインより上のセンサ（①②③④⑤）は、予想通り、結構温度が上昇
　　しました。最も上昇したのは、四隅右手前の④は３０℃近く上昇しました。
　・しかし、ロードラインより下は、３分経っても、ほぼ－８０℃付近を保持して
　　いることが分かり、少しビックリしました。
　——————————————————————
次に、開放してから３分間後に扉を閉める→３０分後には開放前に戻りました。
　——————————————————————

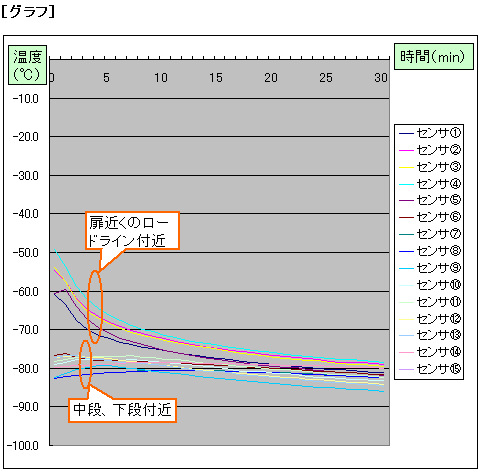

　>> この実験は、扉を閉後の３０分間の温度変化に注目しました。
［測定の結果］


■ このように、扉を閉めて３０分経過すると、全てのポイントで－８０℃付近に
　　戻ることが分かりました。
※ 但し、上記の実験は、あくまで一例で、種々の条件により計測値は異
　　なります。
　——————————————————————
　皆さんの現場に見合った開閉時間のルールづくりが出来ます。
　——————————————————————
　>> このようなデータを採ることで
　　　・お使いの低温フリーザー固有の庫内温度の振る舞い方が分かり
　　　・具体的な運用の仕方がハッキリしてくるので
　　　・安心して使うことができる
　　　という好循環が生まれてくると考えます。
　　■ 当社は、
　　　　この様な実験の方法や測定データ等のノウハウで、どんな環境に
　　　　おいても、お客様に満足して頂ける作業をお届けする努力を続けて
　　　　います。
※メルマガ配信時、本ページ中の測定データ「(2)3分開放後,30分間の
　測定データ」において、閉止直前の温度と閉止30分後の温度が
　逆になる誤りがありました。
　読者の方から連絡を頂き、修正しました。(2014.08.21　19:30)
