第257号 低温フリーザーに保管した容器内部の”扉開閉時の温度変化”を測定しました。

——————————————————————
使用状態での保管物の内部温度変化を知りたい!
——————————————————————
>> 前回は無負荷状態(庫内に保管物を入れない状態)で庫内温度を測定
　　しましたが、
□ 使用状態ではどんな感じになっているのか気になり、
　　実用に即した模擬的な保管物を入れて、扉を開閉したときの保管物
　　内部の温度を測定することにしました。
——————————————————————
４種の保管物内部、庫内３ヶ所をモニタリングしました。
——————————————————————

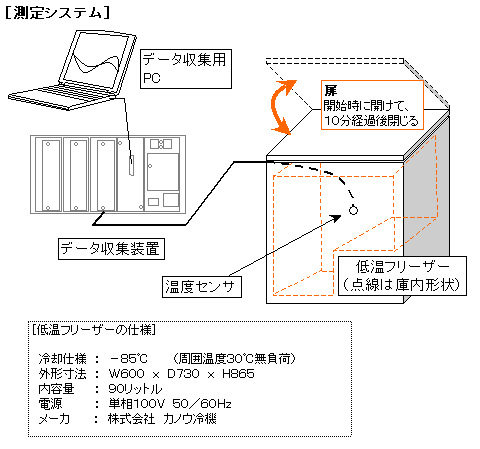

>> 各部温度のモニタリングのやり方です。

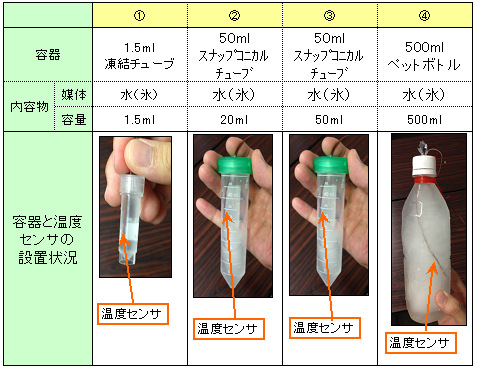

１．模擬的な保管物に温度センサをこんな風に取り付けました。

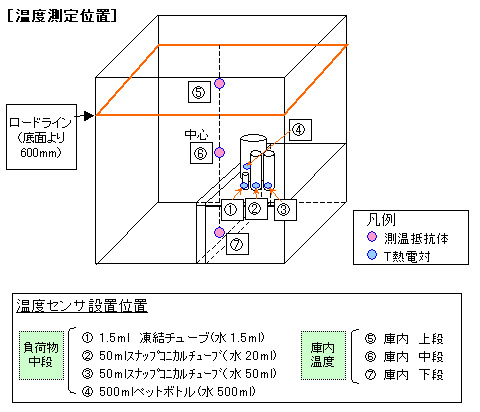

２．保管物内部４ヶ所・庫内３ヶ所に温度センサを取り付ける
３．低温フリーザーの操作部(デジタルコントローラ)を「－８５℃」に
　　設定する
４．データ収集用ＰＣで温度データを収集する


［使用測定器の仕様］
　①データ収集装置
　　メーカ：横河電機
　　型式：DA100
　②温度センサ
　　センサ①～④：テフロン被覆T熱電対クラス1
　　センサ⑤～⑦：シース測温抵抗体 Φ1.6クラスA
——————————————————————
意外と興味あるデータが採れました。
——————————————————————
>> 今回の実験は
　 各点の温度が－８０℃ぐらいで安定してから扉を開き、１０分後に扉を
　 閉めて温度を測定しました。

■ 実験結果から
○「①1.5mlの凍結チューブ内部温度」と「⑥庫内中段の温度」の変化は、
　　同じ傾向になった。
○「②スナップコニカルチューブ＋水(20ml)」と「③スナップコニカル
　　チューブ＋水(50ml)」はほとんど同じ温度変化を示した。
○「④500mlのペットボトル＋水(500ml)」 は温度変化が最も鈍感であった。
　･･･といった興味ある温度変化（状態）が分かりました。
□（今回の実験結果での）これらの特徴ある温度変化は、容器に入れた水
　（氷）の量に大きく影響されていると考えられます。
※ 但し、上記の実験は、あくまで一例で、種々の条件により計測値は
　　異なります。
——————————————————————
やはり、皆さんの使用条件でデータ採りすることが重要!
——————————————————————
>> この実験のデータでは、内容物の量によって大きくデータが変わりましたが
　　容器の形状によっても変わるじゃないかと推測されます。
□ やはり、お使いの低温フリーザーで、皆さんの使用条件（使用している
　　容器や内容物等）でデータを測定して、扉開閉時間等の運用方法を
　　決めることが重要になると考えます。
■ 当社は、
　　この様な実験の方法や測定データ等のノウハウで、どんな環境に
　　おいても、お客様に満足して頂ける作業をお届けする努力を続けています。
