第269号 細胞輸送用ポータブル保温器の庫内の温度変化を測定しました。

細胞輸送に使われるポータブル保温器を取り上げました。

　
　>> 皆さんもご存知のように
　　　　再生医療はアベノミクスの成長戦略において、国が法整備・規制
　　　　緩和により、国際競争力のある新産業として育成を図っていく
　　　　ひとつで
　　　　来週の火曜日（11月25日）には、再生医療等の安全性の確保等に関する
　　　　法律が施行されることになっています。

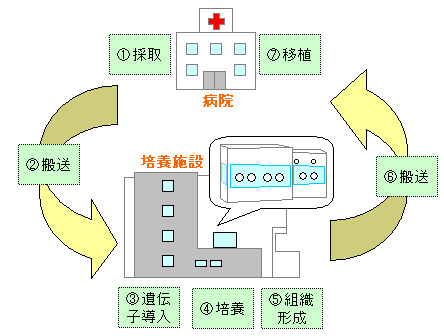

　　□ この再生医療は大きく分けると「病院」と「培養施設・設備」をまたぐ
　　　 7つのプロセスになっています。

　　※ 今回は、このプロセスのうち、「病院」と「培養施設・設備」の間の
　　　　細胞の輸送②⑥に使われると想定するポータブル保温器の温度変化に
　　　　ついて調べてみました。

実験に使ったポータブル保温器をご紹介します。

　
　>> 輸送する細胞の種類や用途によって、様々な種類のポータブル保温器が
　　　使用されているようですが

　　　今回の実験に使った保温器は（右写真）
　　　　・保温温度は、5～60℃の範囲で設定できます。
　　　　・商用電源（100Ｖ）とバッテリー電源（12Ｖ）を
　　　　　併用できるもので、屋内では100Ｖ、移動時は
　　　　　バッテリーといった使い方ができます。
　　　　・保管できる有効容積は25Ｌと広めです。
　　　　・重さは、7.5Ｋｇと少し重めのものです。

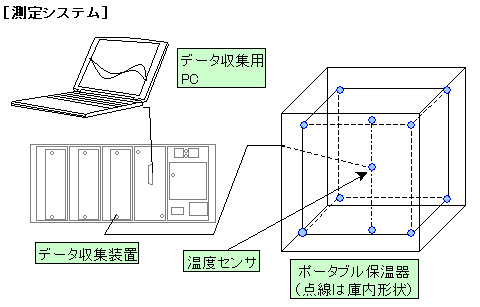

今回は、こんな方法でポータブル保温器の温度を測定します。

　
　>> 器内に何も入れない無負荷状態で、次のように温度を測定します。

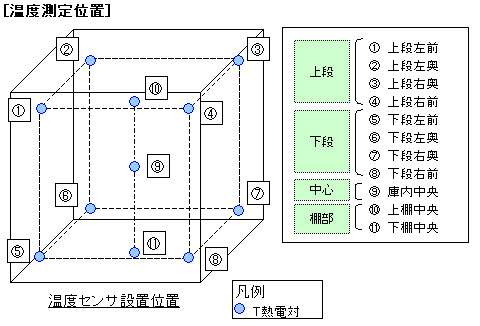

　　１．庫内 11ヶ所（上段：5ヶ所、中央：1ヶ所、下段：5ヶ所）
　　　　に温度センサを取り付ける
　　２．ポータブル保温器の前面パネルのデジタル温度表示を”38℃”に設定する
　　３．データ収集用PCで温度データを収集する。


［使用測定器の仕様］
　・データ収集装置
　　メーカ　：　横河電機
　　型式　　：　DA100
　・温度センサ
　　①～⑪：　テフロン被覆T熱電対　クラス1
※ この測定方法で
　　　実験１：電源を入れた器内の温度安定性能
　　　実験２：電源がなくなった時の温度低下の状態
　　を確認します。

２つの実験で、ポータブル保温器内の温度特性がハッキリ分かりました。

　

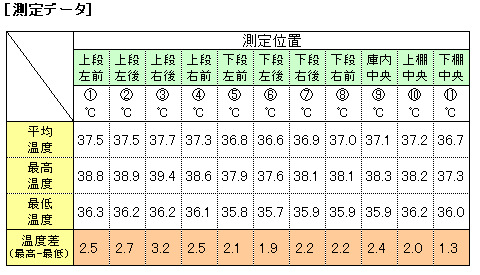

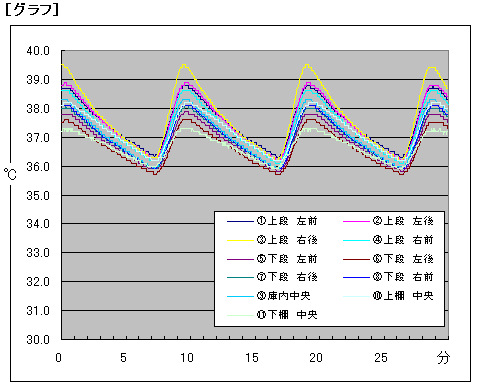

　>> この実験結果のデータとグラフです。
［実験１］：電源を入れた器内の温度安定性能確認
　　測定の仕方：
　　　庫内が安定した状態で各点の温度を1分おきに30分間測定を行い、
　　　平均温度、最高温度、最低温度を求めました。
　　　また、表中の温度差は最高温度と最低温度との差になります。

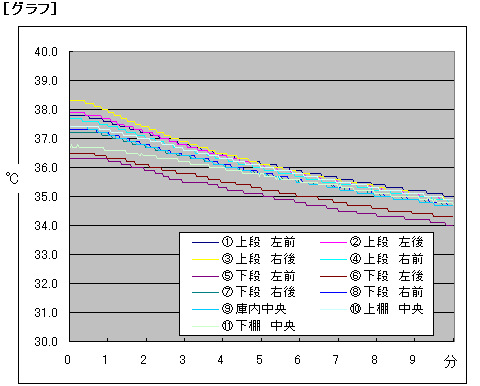

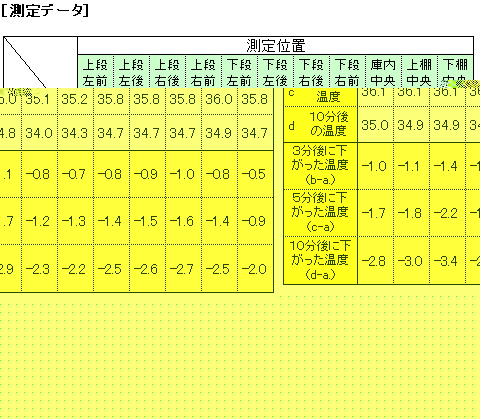

［実験２］：電源がなくなった時の温度低下の状態確認
　　測定の仕方：
　　　安定した状態で、ポータブル保温器の電源を切り、3分・5分・10分後の
　　　温度を測定しました。
　　　また、電源断時の温度から3分・5分・10分で低下した温度を記載しました。


　　■ 実験結果から
　　　□（実験１：電源を入れた器内の温度安定性能確認）
　　　　・温度設定は38℃であるが、最高温度：39.4℃、最低温度：35.7℃と
　　　　　その差は3.7℃にもなった。
　　　　・約3℃ぐらいの振幅で、温度が上がったり、下がったりする。
　　　　・約10分間隔で、上下動を繰り返す。
　　　□（実験２：電源喪失時の温度低下の状態確認）
　　　　・どの場所も、同じ傾向で温度が低下する。
　　　　・3分で約1℃、5分で約2℃、10分で約3℃低下しました。
　　※ 但し、上記の実験は、あくまで一例で、種々の条件により計測値は
　 　　異なります。

ポータブル保温器の温度特性を知っていることがベストと思います。

　
　>> 輸送する細胞の種類や用途によって、保温に必要とされる温度や条件は
　　　様々だと思います。また、使用されるポータブル保温器の特性も様々だと
　　　思います。
　　　
　　□ 今回のポータブル保温器では、こんなデータになりましたので（3℃の温度
　　　　変化が許されるのであれば）電源がない状態で約10分間の移動が可能と
　　　　いうことも分かりました。
　　■ こんな感じで、使用条件に見合ったポータブル保温器であることを確認して
　　　　おくことが重要だと考えます。
　　※ 当社は、
　　　　この様な実験の方法や測定データ等のノウハウで、どんな環境に
　　　　おいても、お客様に満足して頂ける作業をお届けする努力を
　　　　続けています。
