第278号 こんな測定原理の微差圧計もあります。

思いもよらない微差圧計の測定原理がありました。

　　ご存知のように、製薬などのＧＭＰでのキャリブレーションでは、
　　現場に設置した状態で微差圧計のキャリブレーションを行う
　　必要があります。
　　～因みに「微差圧計」とは～
　　クリーンルームの室間の圧力差（室間差圧）などの制御・管理の
　　ため、僅かな圧力差の測定を目的として使われる計器です。
　今回は、仕様等を決めて、従来の微差圧計同様に、必要な標準器を
　準備し作業を開始したものの、対象の微差圧計に加圧できず作業を
　中断しました。
□ 中断した対象機器に加圧できなかった理由を調査をすると、
　　差圧測定の原理が従来の微差圧計と違うらしく、従来の方法では
　　キャリブレーションが実施できないことが分かりました。
　※ このような新しい微差圧計の測定原理があることに驚きました。
　　　そこで、新たにこの機種につかえるキャリブレーション方法を
　　　考えることにしました。

まず、今回の対象機器の測定原理を考えてみました。

>> 従来の機器と今回の対象機器の測定原理の概要を記します。

※ 今回の対象機器の測定原理は、「高圧側：Ｈ」から「低圧側：Ｌ」に
　　流れる空気の流量を測定して差圧に換算するというものと
　　考えられます。
■ このため、対象の機器は「高圧側：Ｈ」と「低圧側：Ｌ」が繋がって
　　いるため加圧しても空気が抜けてしまうことになります。

流量と差圧が一定の関係にあるか調べてみました。

　考えた測定原理が正しいか確認するため、対象計器を流れる流量を
　精密膜流量計で測定して、対象機器に表示される差圧との関係を
　求めました。

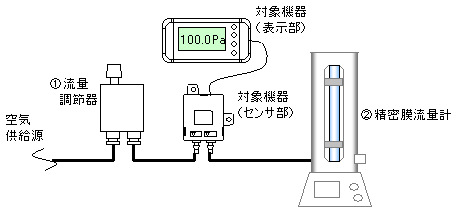

□測定方法
　・流量調節器①で、対象差圧計の圧力指示を検査点に合わせる。
　・その時の流れる空気の量を精密膜流量計②で測定する。
　・流量測定は５回行い、その平均値を結果とする。

□測定結果とグラフ


□測定結果より
　流量と差圧には、（直線ではないが）一定の関係があることが
　分かったので、この原理は差圧計として使用できることが
　分かりました。
※ 但し、上記の実験は、あくまで一例で、種々の条件により
　　計測値は異なります。

次回は現場でのキャリブレーション方法を考えます。

　製薬会社などでは、計器が現場に据え付いた状態でキャリブレーション
　する必要がありますので、
　このような測定原理の微差圧計を現場でどのようにキャリブレーションを
　行ったらよいか考えて、次回は実験してみます。
※ 当社は、
　この様な実験の方法や測定データ等のノウハウで、どんな環境に
　おいても、お客様に満足して頂ける作業をお届けする努力を
　続けています。
