第283号 輸送時に使用する保冷剤（ドライアイス）はどれぐらいの時間保つのか？（ドライアイスの量）

ドライアイスで輸送ＢＯＸ内の温度を保っています。

ご存知のように、最近、製品の保管温度に対する要求が高くなってきて、流通時においても温度を低温に保つ必要があります。
　特に、製薬のＧＭＰの兄弟のような規格になるＧＤＰ：適正流通基準
　（Good Distribution Practices）でも要求され、重要度が増して
　きていると感じています。
□ このような流通での輸送方法のひとつとして
　 輸送ＢＯＸ内にドライアイスなどの保冷剤を入れ、製品を運んでいるようです。
■ 今回は、こんな感じで使う場合を想定して、ドライアイスの量によって、
　 発泡スチロールＢＯＸ内の温度を、０℃以下にどれぐらいの時間保つ
　 ことができるか実験しました。

温度の安定度合いはドライアイスの量に比例する！

今回の実験は、安定度合い（低温で長時間安定するなど）を確認するため、発泡スチロールＢＯＸ（256mm x 196mm x 124mm：6.2Ｌ）を３台用意し、各々に違った量のドライアイスを入れて温度を測定しました。

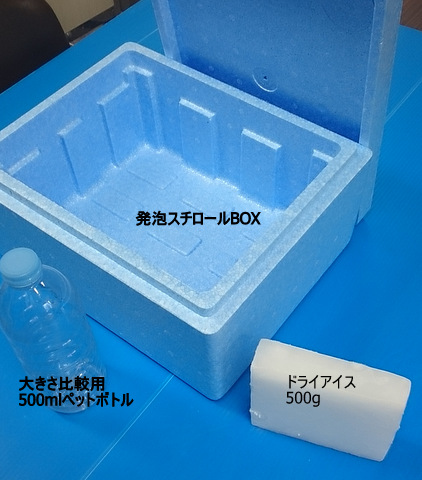

［発泡スチロール＋ドライアイスの写真］

［実験の概要］

１．ＢＯＸ内にドライアイスを設置する。
　[Ａ]：0.5kgのドライアイスを1個、底部の中央に置く
　[Ｂ]：0.5kgのドライアイスを2個、底部の左・右に離して置く
　[Ｃ]：0.5kgのドライアイスを3個、底の中央・左・右に離して置く
２．ＢＯＸ内の中央のふた下５ｃｍに温度センサを設置する。
３．ＢＯＸ付近の外気温も測定する。
４．各温度データを収集する。

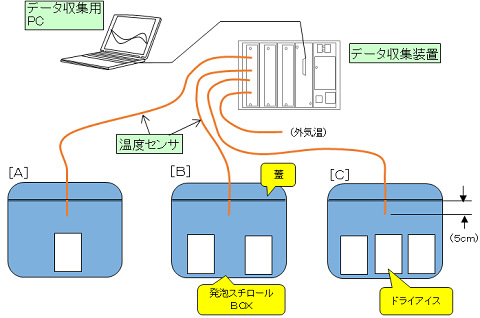

［測定システム］

［使用測定器の仕様］

• データ収集装置

メーカ：横河電機　　　型式：DA100

• 温度センサ

テフロン被覆T熱電対　クラス1

［測定結果のグラフ］

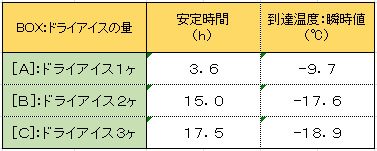

□ 測定結果から

・ドライアイスの量が多いほど、ＢＯＸ内はより低温になり、長時間安定した。

※ 但し、上記の実験は、あくまで一例で、種々の条件により計測値は
　　異なります。

輸送ＢＯＸの温度特性を知っていることがベストと思います。

輸送する製品の種類によって、保温に必要とされる温度や輸送時間は様々だと思います。
また、使用される輸送ＢＯＸの特性もまた、様々だと思います。
□ 今回実験した発泡スチロール製ＢＯＸでは（こんなデータになり
　ましたので）、０℃以下の保存という要求であれば、ドライアイスを
　３つ(1.5kg)使えば、約半日は保存できることが分かりました。
■ こんな感じで、使用条件に見合った輸送ＢＯＸであることを
　 確認しておくことが重要だと考えます。
※ この確認作業を、当社ではバリデーション支援業務のＯＱ（運転時
　　適格性評価）と呼んでいます。

次回はケースの大きさに注目します

同じ量のドライアイスの量であれば、発泡スチロールケースの大きさが小さいほど温度の安定度合いは良いと考えられます。
■ 本当にそうなるか、次の実験で調べてみることにします。
