第286号 輸送時に使用する保冷剤（ドライアイス）の減り方を調べました。

ＢＯＸ内の温度とドライアイスの減り方の関連は？

>> 今までのドライアイスに関する実験で、ＢＯＸ内の温度が低くなるほど、
　　０℃に戻る時間が短くなる傾向が見られました。
□ これは、ドライアイスの量が減って、冷たい空気を作ることができなくなり
　温度が上がってくる（０℃に近ずく）と考えられるので、「ＢＯＸ内温度」と
　「ドライアイスの量」を確認し、どんな時にドライアイスを追加したら良いか
　調べてみました。
　■今までの実験
　→第285号 置き方による温度への影響
　→第284号 箱の大きさ
　→第283号 ドライアイスの量

やはり、温度変化とドライアイスの減り方には高い関連性がありました。

>> 今回の実験は、
　発泡スチロールＢＯＸ（256mm x 196mm x 124mm：6.2Ｌ）を３台用意し、
　各々にドライアイス２個の入れ方を変えて「ＢＯＸ内温度」と「重さ」を
　測定しました。

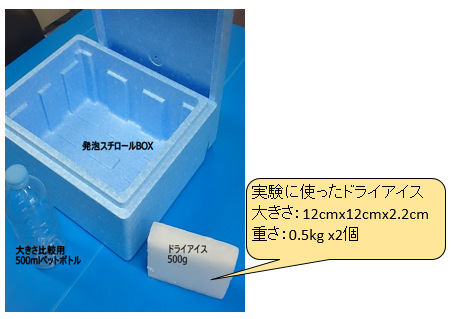

［発泡スチロールＢＯＸ＋ドライアイスの写真］

［実験の概要］
　１．ＢＯＸ内にドライアイス２個を３通りの置き方で設置する。
　　　①縦置き分離、②縦置き密着、③横置き平置き
　２．ＢＯＸ内の中央のふた下５ｃｍに温度センサを設置する。
　３．所定の時間毎にＢＯＸの重さを測定し、ドライアイスの減り方を測る。
　４．ＢＯＸ付近の外気温（周囲温度）も測定する。
　５．各温度データを収集する。

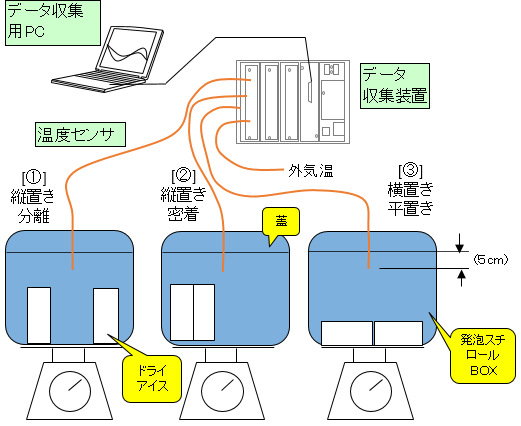

［測定システムの概要］

［使用測定器の仕様］
　・データ収集装置
　　メーカ：横河電機　　型式：DA100
　・温度センサ
　　テフロン被覆T熱電対クラス1

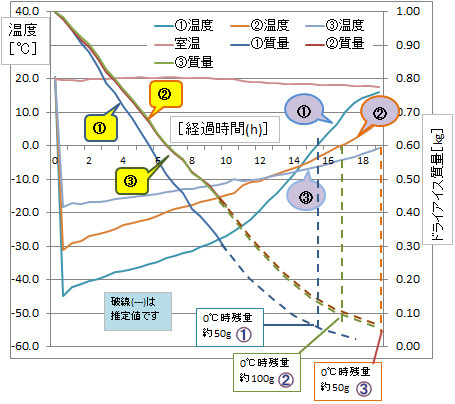

［測定結果のグラフ］

□ 測定結果から
　・（思った通り）ドライアイスの量は温度の上昇とともに減っている。
　・ドライアイスの置き方によって、ドライアイスの減り方に差がでた。
　例えば、１０時間後では
　　ドライアイスの量は、置き方①が②③より、１００ｇほど多く減った。
　　（温度は、置き方①が②③より、１０℃ほど低くなった。）
　このように、温度とドライアイスの重さ（減り方）には高い関連性が
　あることが分かったので、今回のようなBOXでは、
　概ね１５時間後の残りが50～100g位になったときにドライアイスを
　追加すれば、0℃を超えずに保管できることになります。
※ 但し、上記の実験は、あくまで一例で、種々の条件により計測値は
　　異なります。

輸送ＢＯＸの用途に見合った温度特性が分かっていると安心できる！

>> このシリーズの実験データから、
　ＢＯＸ内部の温度は、ドライアイスの置き方・量や外気温など、
　様々な要因の影響を受けることが分かりました。
>> 輸送の条件としても
　　製品の種類によって保温に必要とされる温度や輸送時間は様々だったり
　　また、使用される輸送ＢＯＸの特性（保温性など）も様々だと思います。
■ 従って、今回の実験のような感じで、使用する輸送ＢＯＸが、使用条件に
　見合った輸送ＢＯＸであることを確認しておくことが重要だと考えます。

確認作業は、物流管理のＧＤＰ規格も要求しています。

>> ＧＤＰ（Ｇｏｏｄ　Ｄｉｓｔｒｉｂｕｔｉｏｎ　Ｐｒａｃｔｉｃｅｓ）は、
　医薬品の物流管理基準と言われ、全ての医薬品を適切な条件下で保管するための
　設備が利用可能であることを求めており、温度マッピングなどで温度が要求内で
　あることを確認することが必要となっています。
※ 当社では、この様な確認作業をバリデーション支援業務として、幅広く
　　ご支援しています
